Lågspänning borstfria växelmotorer

48V Brushless Gear Motor

Spänningsstorlek: 48V ， 60mmx60mm-104mmx104mm

Nominell kraft: 25-400W

Nominell hastighet: 3000 rpm

Klassad ström: 1.0-10.5A

Vridmoment: 0.2-1.27n.m

Ingen tidigare artikel | NÄSTA

+ Kontakta oss + Katalognedladdning Produktvideo

ANSÖKAN OMRÅDE

Vi är ett högteknologiskt företag som är inriktat på produktion och försäljning av AC-växelmotorer, små reduktionsmotorer, servospecifika planetreduktionsväxlar, borstlösa och borstlösa DC-motorer och andra produkter.

Logistiksortering
Automatiserade robotar
laserskärning
Åtkomstkontrollport
Fotovoltaisk kraftverk
Medicinsk utrustning
Agv

Produktbeskrivning

48V Brushless växelmotor är en mångsidig och effektiv motor utformad för en rad applikationer. Med dimensioner som sträcker sig från 60 mm x 60 mm till 104 mm x 104 mm kan denna motor passa in i olika utrustningsstorlekar. Den har en nominell kraftuttag mellan 25W till 400W, vilket gör den lämplig för både lätta och tunga uppgifter. Motorn arbetar med en konsekvent nominell hastighet på 3000 rpm, vilket säkerställer smidig och pålitlig prestanda. Den har en nominell ström på 1,0 till 10,5A, vilket indikerar dess effektivitet och energibesparande kapacitet.

En av de viktigaste specifikationerna för denna motor är dess vridmoment, betygsatt till 0,2-1,27 N.M, som ger tillräcklig kraft för att köra mekaniska system. Den borstlösa designen förbättrar hållbarheten och minskar underhållsbehovet, eftersom det inte finns några borstar som sliter över tiden. Detta bidrar också till tystare drift och högre effektivitet jämfört med borstade motorer.

24V Brushless Gear Motor är idealisk för användning i automatiseringssystem, robotik, elfordon och andra industriella applikationer där exakt kontroll och långsiktig tillförlitlighet är viktiga. Dess kompakta storlek, i kombination med robusta prestandaegenskaper, gör det till ett föredraget val för ingenjörer och designers som söker högkvalitativa motorlösningar.

Lågspänningsmotorparametrar

Modell	Spänning V	Ingen belastningsström En	Utan lasthastighet Varvtal	Nominell kraft W	Nominell ström En	Nominell hastighet Varvtal	Nominell vridmoment N.m	Klassskydd Pruta
S2BLD25-48 □	48	0.30	3400	25	1.0	3000	0.08	20
S5BLD60-48 □	48	0.30	3400	60	1.8	3000	0.19	20
S5BLD120-48 □	48	0.45	3600	120	3.5	3000	0.38	20
S6BLD400-48GU	48	1.50	3800	400	10.5	3000	1.27	20

Typ

Lågspänningsmotor

Typ	Modell
	Kugghjul	Rund axel
Ledtrådstyp	S2BLD25-48GN	S2BLD25-48A
	S4BLD60-48GN	S4BLD60-48A
	S5BLD120-48GU	S5BLD120-48A
	S6BLD400-48GU	S6BLD400-48A

Parallell axelväxel (säljs separat)

Växelhuvudtyp	Redskapsmodell	Redskapsförhållande

Lång livslängd ● Låg brus	2gn □ K 4gn □ K 5gu □ KB 6gu □ KB	3、3.6、5、6、7.5、9 、 12.5、15、18、25、30 、 36、50、60、75、90 、 100、120、150、180、200



	2GN10XK/4GN10XK/5GU10XK/6GU10XK (Decimal Gearhead)

Ange växelförhållandet i rutan i modellnamnet.

Redskapsbord

Gearhead och Mid-Gearbox kan säljas separat.

Ange växelförhållandet i rutan () i modellnamnet.

Den färgade bakgrunden □ indikerar samma roterande riktning för motorn medan den roterande riktningen för andras är motsatt.

Hastigheten beräknas genom att dela motorns synkronhastighet med växelförhållandet. Den faktiska hastigheten är 2% ~ 20% mindre än det visade värdet, beroende på lastens storlek.

För att minska hastigheten utöver växelförhållandet i tabellen, fäst ett decimalväxelhuvud (växelförhållande: 10) mellan växelhuvudet och motorn. I så fall är det tillåtna vridmomentet 3n · m.

60 Series ersättningsmomentenhet: Upside (N.M)/ BelowSide (KGF.CM)

Redskapsförhållande	3	3.6	5	6	7.5	9	12.5	15	18	25	30	36	50	60	75	90	100	120	150	180	200
Utgångsaxelhastighet	1000	830	600	500	400	330	240	200	166	120	100	83	60	50	40	33	30	25	20	16	15
Ersättningsmoment	0.19	0.23	0.32	0.38	0.48	0.58	0.81	0.97	1.16	1.44	1.73	2.07	2.52	3.00	3.00	3.00	3.00	3.00	3.00	3.00	3.00

80 Series Ersättningsmomentenhet: Upside (N.M)/ BelowSide (KGF.CM)

Redskapsförhållande	3	3.6	5	6	7.5	9	12.5	15	18	25	30	36	50	60	75	90	100	120	150	180	200
Utgångsaxelhastighet	1000	830	600	500	400	330	240	200	166	120	100	83	60	50	40	33	30	25	20	16	15
Ersättningsmoment	0.46	0.56	0.77	0.93	1.16	1.39	1.72	2.06	2.47	3.00	3.61	4.33	6.01	7.22	8.00	8.00	8.00	8.00	8.00	8.00	8.00

90 Series ersättningsmomentenhet: Upside (N.M)/ BelowSide (KGF.CM)

Redskapsförhållande	3	3.6	5	6	7.5	9	12.5	15	18	25	30	36	50	60	75	90	100	120	150	180	200
Utgångsaxelhastighet	1000	830	600	500	400	330	240	200	166	120	100	83	60	50	40	33	30	25	20	16	15
Ersättningsmoment	0.92	1.10	1.54	1.86	2.32	2.78	3.44	4.12	4.94	6.00	7.22	8.66	12.0	14.4	18.0	19.9	20.0	20.0	20.0	20.0	20.0

104 Seriesbidragsmomentenhet: Upside (N.M)/ BelowSide (KGF.CM)

Redskapsförhållande	3	3.6	5	6	7.5	9	12.5	15	18	25	30	36	50	60	75	90	100	120	150	180	200
Utgångsaxelhastighet	833	694	500	416	333	277	200	167	139	100	83	69	50	42	33	28	25	21	17	14	12.5
Ersättningsmoment	3.09	3.71	5.16	6.17	7.74	9.28	11.62	3.94	16.73	20.0	20.0	20.0	20.0	20.0	20.0	20.0	20.0	20.0	20.0	20.0	20.0

60 -seriens dimensioner (enhet mm)

Monteringsskruvar ingår i växelhuvudet.

Ledningstyp

Vikt: Motor: 0,5 kg / växelhuvud: 0,48 kg

Motormodell

Redskapsmodell

Redskapsförhållande

Dimensionera

Z2BLD25- □ GN

2gn □ K

3 ~ 18

25 ~ 200

Ange växelförhållandet i rutan (□) inom modellnamnet

Axelavsnitt av rund axel typ

Exklusive vikt och axelavsnittet Motorform är desamma som de för kugghjulstypen.

Decimalväxelhuvud

Det kan anslutas till GN -kikarsaxeln. 2GN10XK / VÄG: 0,2 kg

Wrie Plugghål Motsvarande signalförklaring

Plugghål	1	2	3	4
Signal	U	W	HZ	Hu
Plug Hole	5	6	7	8
Signal	V	Gard	Hw	VCC

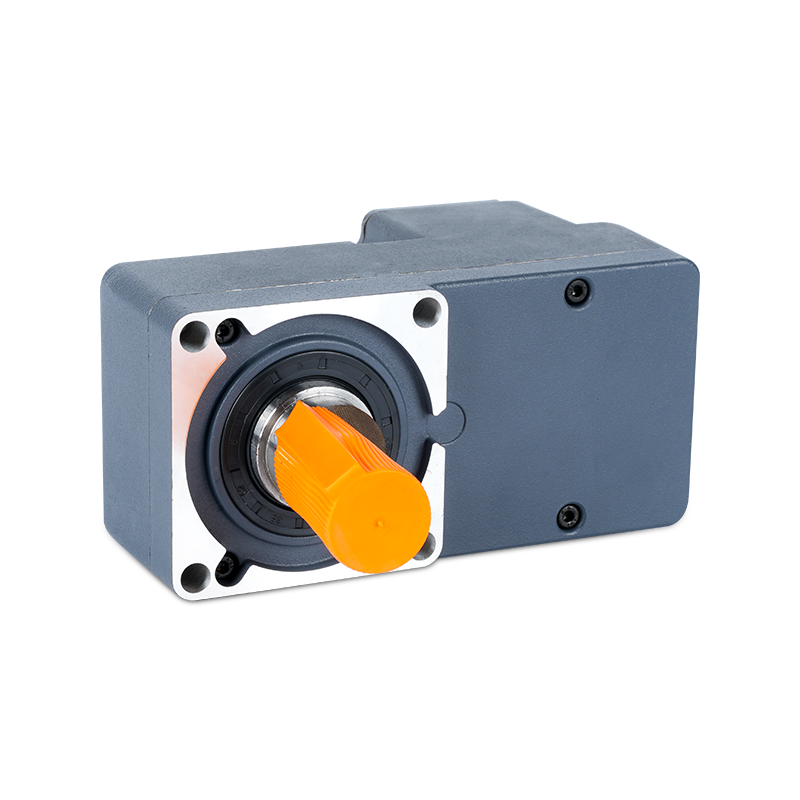

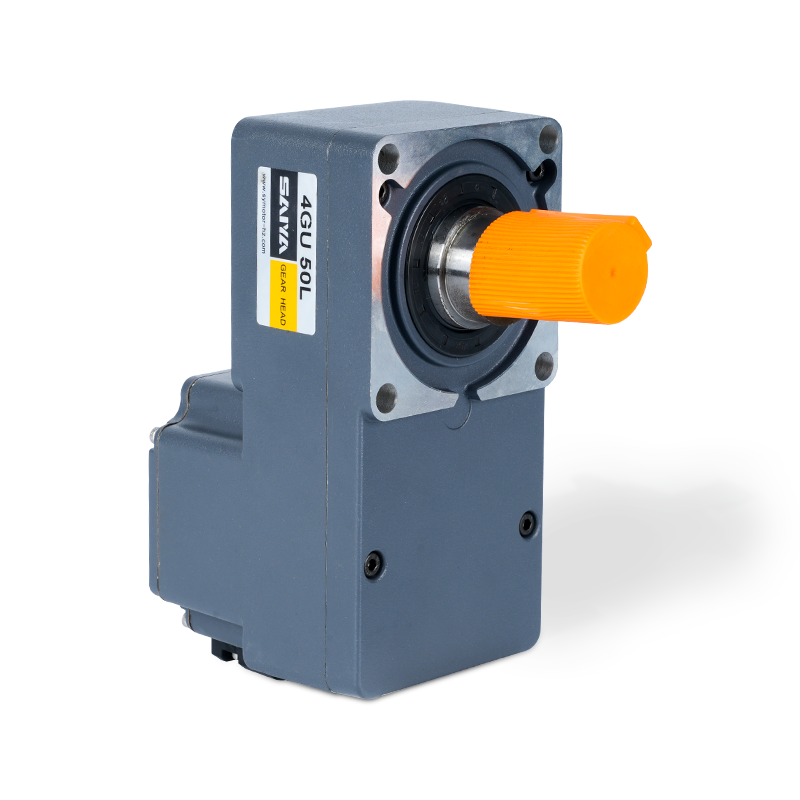

60 tryck L -typ reducerare
