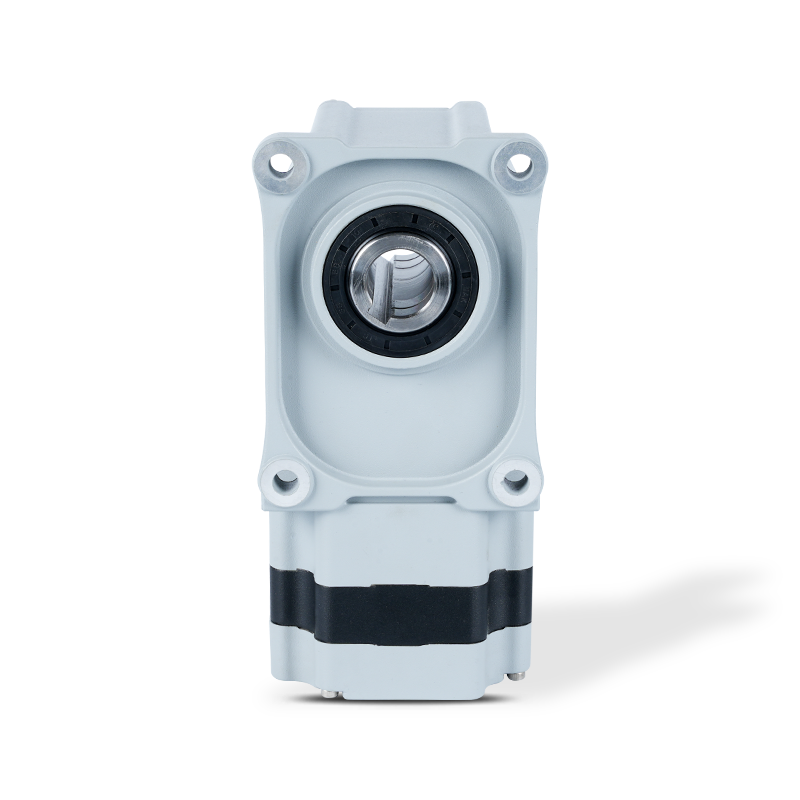

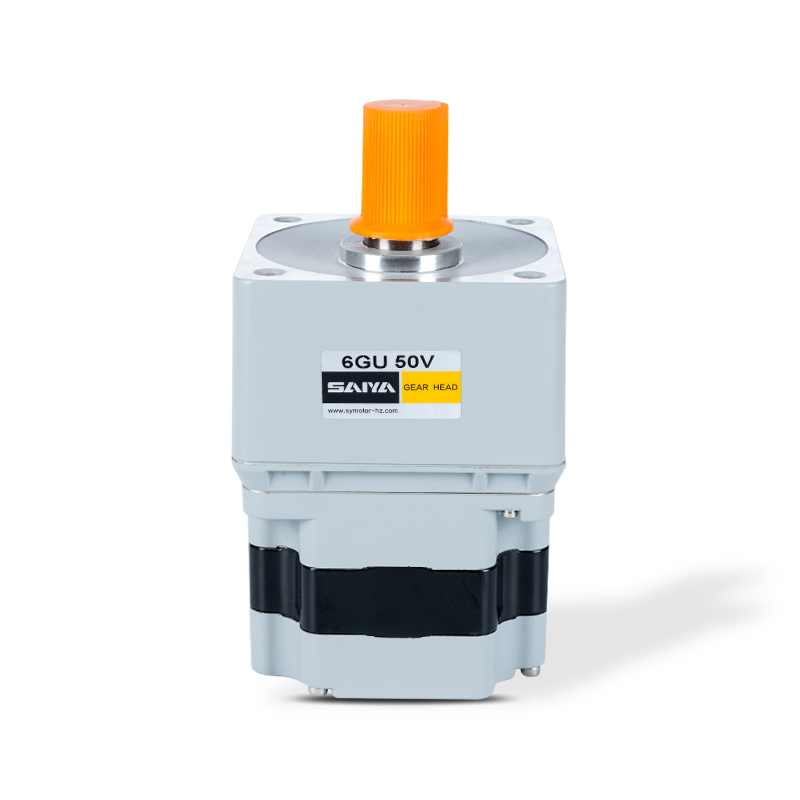

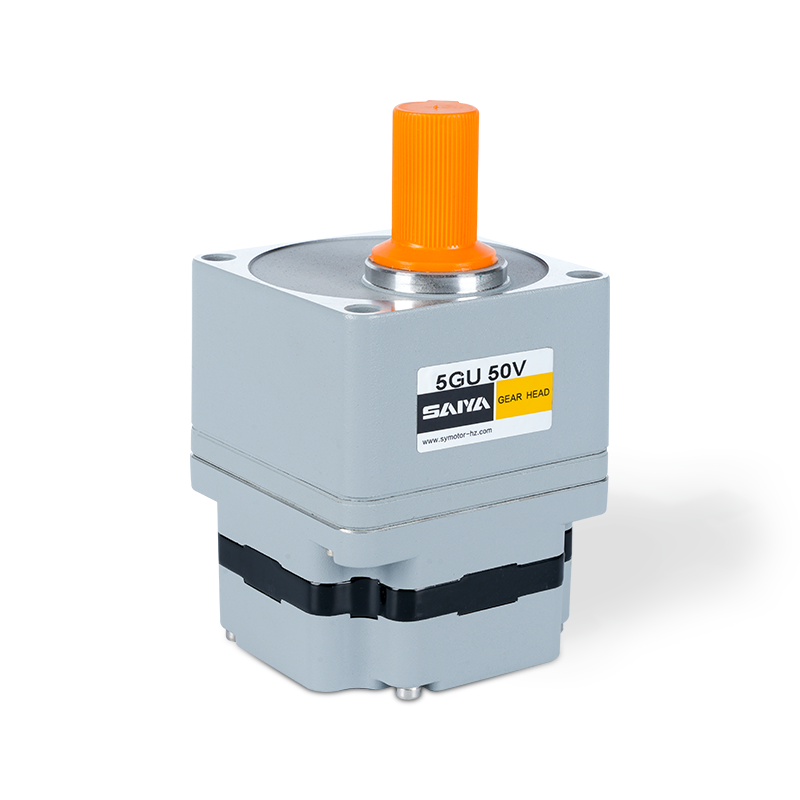

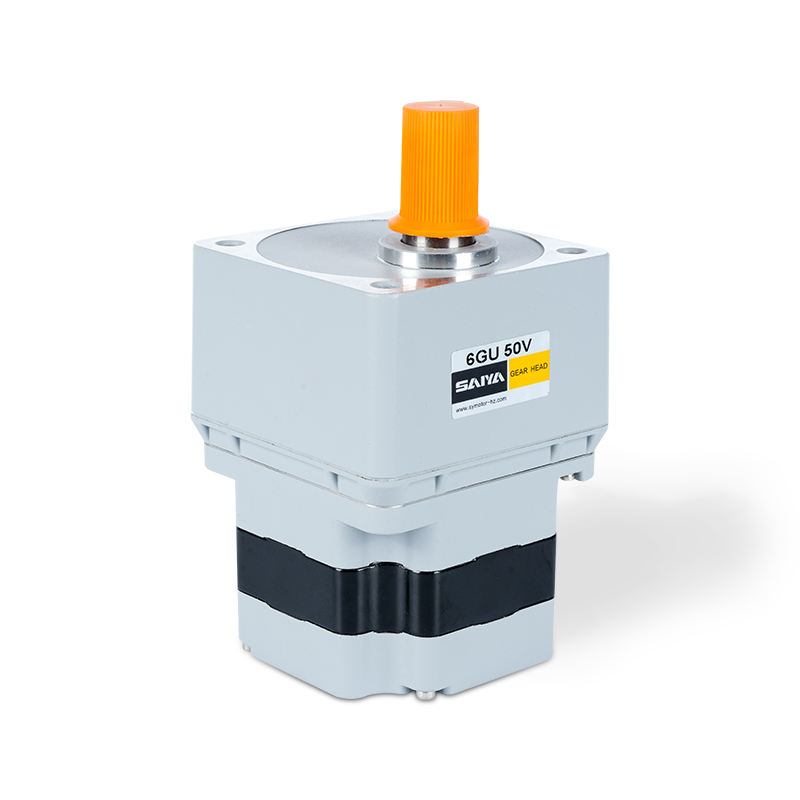

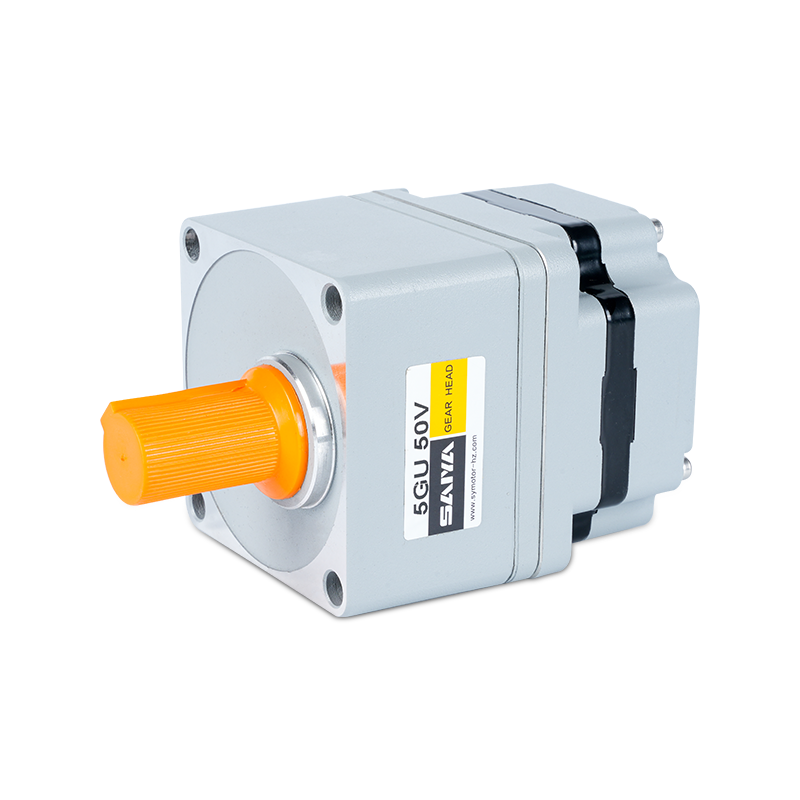

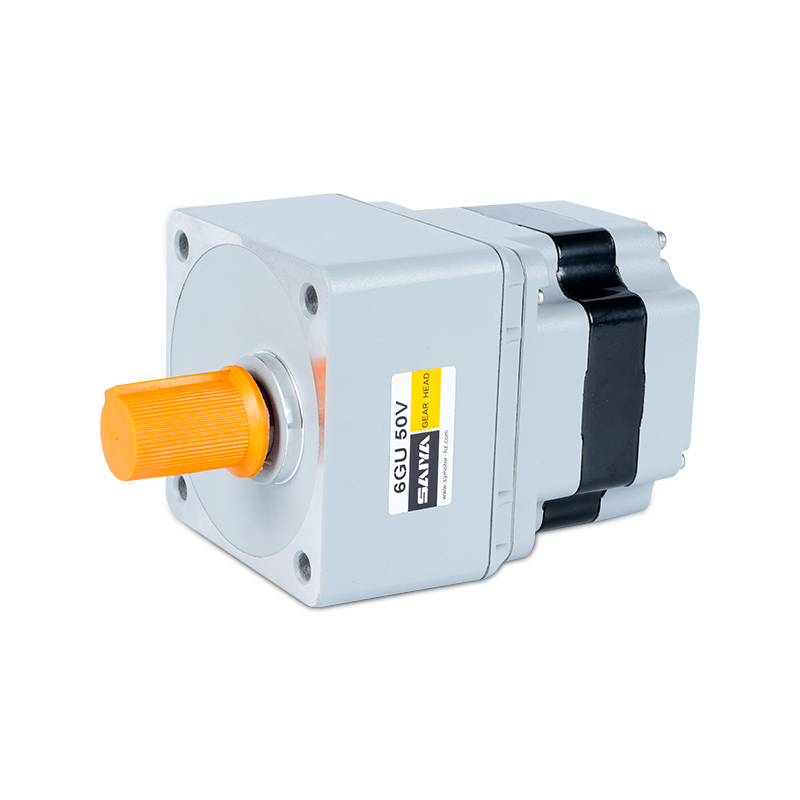

Högspänning borstfria växelmotorer

220V-230V Brushless Gear Motor

Spänningsstorlek: 220-230V ， 60mmx60mm-104mmx104mm

Nominell kraft: 10-400W

Nominell hastighet: 3000 rpm

Klassad ström: 0,3-7.1a

Vridmoment: 0,036-1,5n.m

Ingen tidigare artikel | NÄSTA

+ Kontakta oss + Katalognedladdning Produktvideo

ANSÖKAN OMRÅDE

Vi är ett högteknologiskt företag som är inriktat på produktion och försäljning av AC-växelmotorer, små reduktionsmotorer, servospecifika planetreduktionsväxlar, borstlösa och borstlösa DC-motorer och andra produkter.

Logistiksortering
Automatiserade robotar
laserskärning
Åtkomstkontrollport
Fotovoltaisk kraftverk
Medicinsk utrustning
Agv

Produktbeskrivning

220V-230VAC Brushless Gear Motor är en robust och effektiv lösning utformad för olika applikationer som kräver exakt och pålitlig rörelsekontroll. Denna motor fungerar inom ett spänningsområde från 220V till 230V, vilket gör den lämplig för standardströmförsörjning. Dess kompakta dimensioner, som sträcker sig från 60 mm x 60 mm till 104 mm x 104 mm, möjliggör enkel integration i rymdbegränsade miljöer.

Med en nominell effektutgång mellan 10W och 400W tillhandahåller denna motor mångsidig prestanda. Det är konstruerat för att uppnå en nominell hastighet på 3000 varv / minut, vilket säkerställer snabb och konsekvent drift. Motorns nuvarande dragning sträcker sig från 0,3A till 7.1A, vilket indikerar dess effektiva effektförbrukning relativt dess utgång.

Vridmomentutgången från denna borstlösa växelmotor varierar från 0,036N.m till 1,5N.m, som tillgodoser olika vridmomentkrav över olika applikationer. Detta vridmomentområde gör det idealiskt för uppgifter som behöver både milda och mer kraftfulla rörelser.

220V-230VAC Brushless Gear Motor kombinerar hög effektivitet, kompakt storlek och tillförlitlig prestanda, vilket gör det till ett utmärkt val för industriell automatisering, robotik och andra precisionsdrivna fält. Dess förmåga att leverera ett konsekvent vridmoment och hastighet samtidigt som låg effektförbrukning säkerställer optimal funktionalitet och energieffektivitet.

Högspänningsmotorparametrar

Modell	Spänning V	Frekvens HZ	Nominell kraft W	Nominell ström En	Nominell hastighet Varvtal	Nominell vridmoment N.m	Klassskydd Pruta
S4BLD25-220GN	220-230	50/60	25	0.40	2500	0.10	44
S4BLD25-220GN	100-120	50/60	25	0.80	2500	0.10	44
S4BLD40-220GN	220-230	50/60	40	0.50	2500	0.15	44
S4BLD40-220GN	100-120	50/60	40	1.00	2500	0.15	44
S4BLD60-220GN	220-230	50/60	60	0.65	2500	0.23	44
S4BLD60-220GN	100-120	50/60	60	1.30	2500	0.23	44
S4BLD25-220GN	220-230	50/60	25	0.40	2500	0.10	44
S4BLD25-220GN	100-120	50/60	25	0.80	2500	0.10	44
S4BLD40-220GN	220-230	50/60	40	0.50	2500	0.15	44
S4BLD40-220GN	100-120	50/60	40	1.00	2500	0.15	44
S4BLD60-220GN	220-230	50/60	60	0.65	2500	0.23	44
S4BLD60-220GN	100-120	50/60	60	1.30	2500	0.23	44
S5BLD40-220GN	220-230	50/60	40	0.50	2500	0.15	44
S5BLD40-220GN	100-120	50/60	40	1.00	2500	0.15	44
S5BLD60-220GN	220-230	50/60	60	0.70	2500	0.23	44
S5BLD60-220GN	100-120	50/60	60	1.40	2500	0.23	44
S5BLD90-220GN	220-230	50/60	90	0.96	2500	0.34	44
S5BLD90-220GN	100-120	50/60	90	1.90	2500	0.34	44
S5BLD120-220GN	220-230	50/60	120	1.40	2500	0.46	44
S5BLD120-220GN	100-120	50/60	120	2.80	2500	0.46	44
S6BLD400-220GU	220-230	50/60	400	3.50	2500	1.50	44
S6BLD400-220GU	100-120	50/60	400	7.10	2500	1.50	44

Motorspänning, kraft och hastighet kommer att anpassas enligt hans begäran under den tillåtna omständigheten av antagbar dimension.

Typ

Högspänningsmotor

Typ	Modell
Typ	Kugghjul	Rund axel
Ledtrådstyp	S2BLD10-220GN	S2BLD10-220A
	S2BLD15-220GN	S2BLD15-220A
	S2BLD25-220GN	S2BLD25-220A
	S4BLD25-220GN	S4BLD25-220A
	S4BLD40-220GN	S4BLD40-220A
	S4BLD60-220GN	S4BLD60-220A
	S5BLD40-220GU	S5BLD40-220A
	S5BLD60-220GU	S5BLD60-220A
	S5BLD60-220GU	S5BLD90-220A
	S5BLD120-220GU	S5BLD120-220A
	S6BLD400-110GU	S6BLD400-110A
	S6BLD400-220GU	S6BLD400-220A

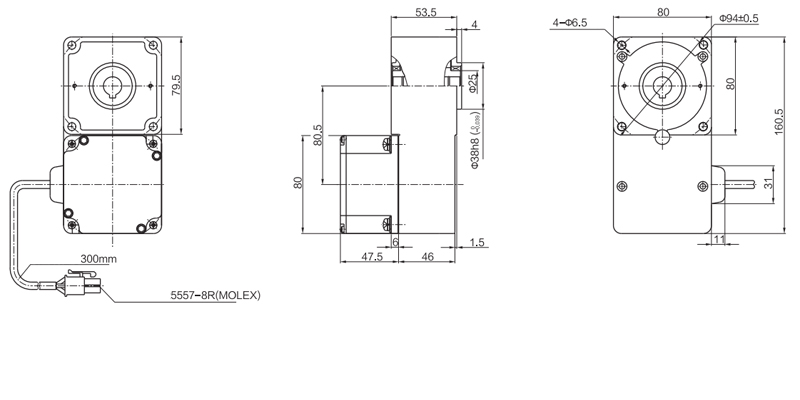

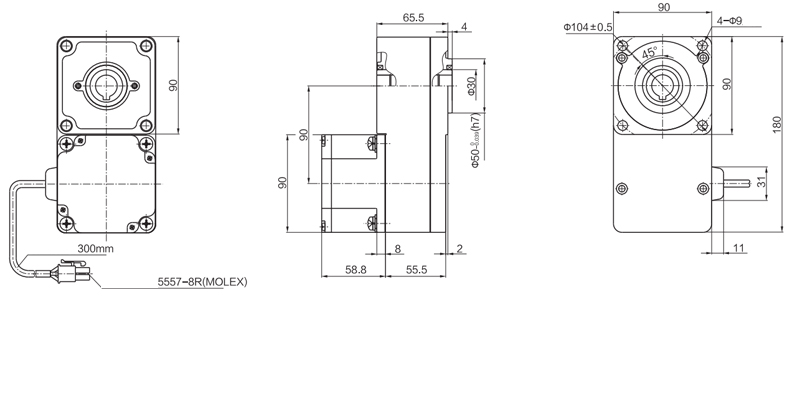

Parallell axelväxel (säljs separat)

Växelhuvudtyp	Redskapsmodell	Redskapsförhållande

Lång livslängd ● Låg brus	2gn □ K 4gn □ K 5gu □ KB 6gu □ KB	3、3.6、5、6、7.5、9 、 12.5、15、18、25、30 、 36、50、60、75、90 、 100、120、150、180、200



	2GN10XK/4GN10XK/5GU10XK/6GU10XK (Decimal Gearhead)

Ange växelförhållandet i rutan i modellnamnet.

Redskapsbord

Gearhead och Mid-Gearbox kan säljas separat.

Ange växelförhållandet i rutan () i modellnamnet.

Den färgade bakgrunden □ indikerar samma roterande riktning för motorn medan den roterande riktningen för andras är motsatt.

Hastigheten beräknas genom att dela motorns synkronhastighet med växelförhållandet. Den faktiska hastigheten är 2% ~ 20% mindre än det visade värdet, beroende på lastens storlek.

För att minska hastigheten utöver växelförhållandet i tabellen, fäst ett decimalväxelhuvud (växelförhållande: 10) mellan växelhuvudet och motorn. I så fall är det tillåtna vridmomentet 3n · m.

60 Series ersättningsmomentenhet: Upside (N.M)/ BelowSide (KGF.CM)

Redskapsförhållande	3	3.6	5	6	7.5	9	12.5	15	18	25	30	36	50	60	75	90	100	120	150	180	200
Utgångsaxelhastighet	1000	830	600	500	400	330	240	200	166	120	100	83	60	50	40	33	30	25	20	16	15
Ersättningsmoment	0.19	0.23	0.32	0.38	0.48	0.58	0.81	0.97	1.16	1.44	1.73	2.07	2.52	3.00	3.00	3.00	3.00	3.00	3.00	3.00	3.00

80 Series Ersättningsmomentenhet: Upside (N.M)/ BelowSide (KGF.CM)

Redskapsförhållande	3	3.6	5	6	7.5	9	12.5	15	18	25	30	36	50	60	75	90	100	120	150	180	200
Utgångsaxelhastighet	1000	830	600	500	400	330	240	200	166	120	100	83	60	50	40	33	30	25	20	16	15
Ersättningsmoment	0.46	0.56	0.77	0.93	1.16	1.39	1.72	2.06	2.47	3.00	3.61	4.33	6.01	7.22	8.00	8.00	8.00	8.00	8.00	8.00	8.00

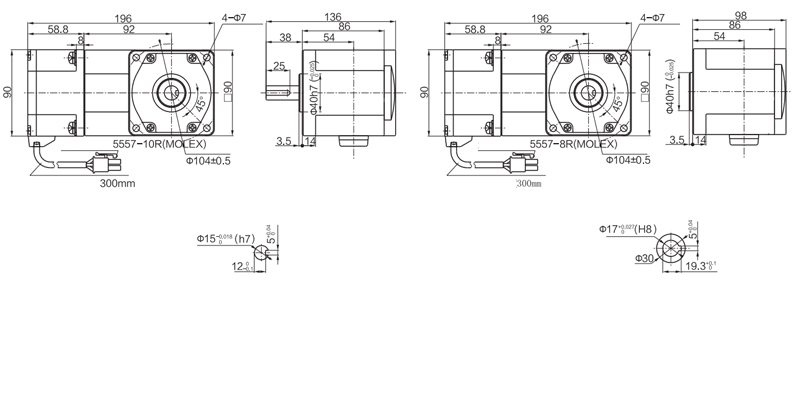

90 Series ersättningsmomentenhet: Upside (N.M)/ BelowSide (KGF.CM)

Redskapsförhållande	3	3.6	5	6	7.5	9	12.5	15	18	25	30	36	50	60	75	90	100	120	150	180	200
Utgångsaxelhastighet	1000	830	600	500	400	330	240	200	166	120	100	83	60	50	40	33	30	25	20	16	15
Ersättningsmoment	0.92	1.10	1.54	1.86	2.32	2.78	3.44	4.12	4.94	6.00	7.22	8.66	12.0	14.4	18.0	19.9	20.0	20.0	20.0	20.0	20.0

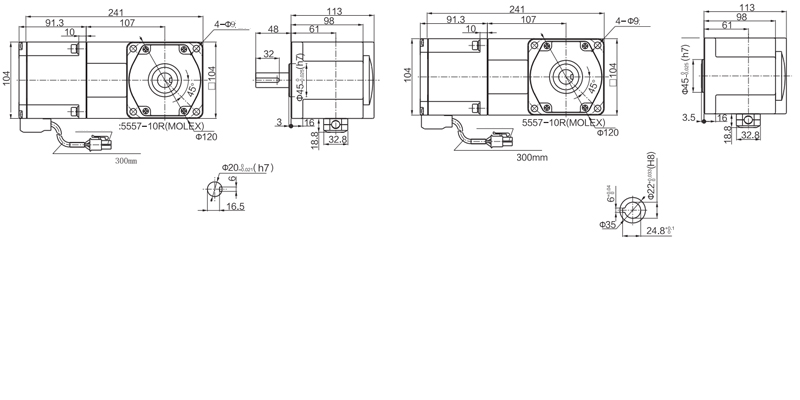

104 Seriesbidragsmomentenhet: Upside (N.M)/ BelowSide (KGF.CM)

Redskapsförhållande	3	3.6	5	6	7.5	9	12.5	15	18	25	30	36	50	60	75	90	100	120	150	180	200
Utgångsaxelhastighet	833	694	500	416	333	277	200	167	139	100	83	69	50	42	33	28	25	21	17	14	12.5
Ersättningsmoment	3.09	3.71	5.16	6.17	7.74	9.28	11.62	3.94	16.73	20.0	20.0	20.0	20.0	20.0	20.0	20.0	20.0	20.0	20.0	20.0	20.0

60 -seriens dimensioner (enhet mm)

Monteringsskruvar ingår i växelhuvudet.

Ledningstyp

Vikt: Motor: 0,5 kg / växelhuvud: 0,48 kg

Motormodell

Redskapsmodell

Redskapsförhållande

Dimensionera

Z2BLD25- □ GN

2gn □ K

3 ~ 18

25 ~ 200

Ange växelförhållandet i rutan (□) inom modellnamnet

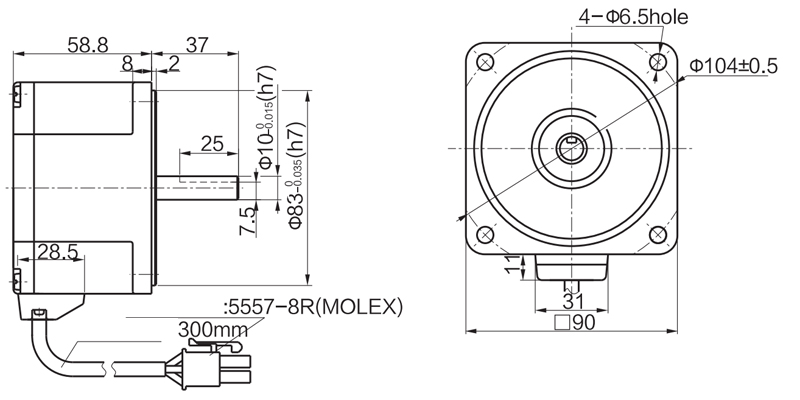

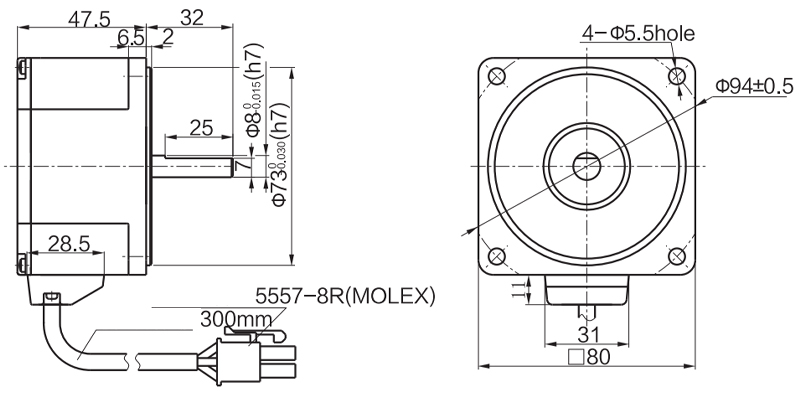

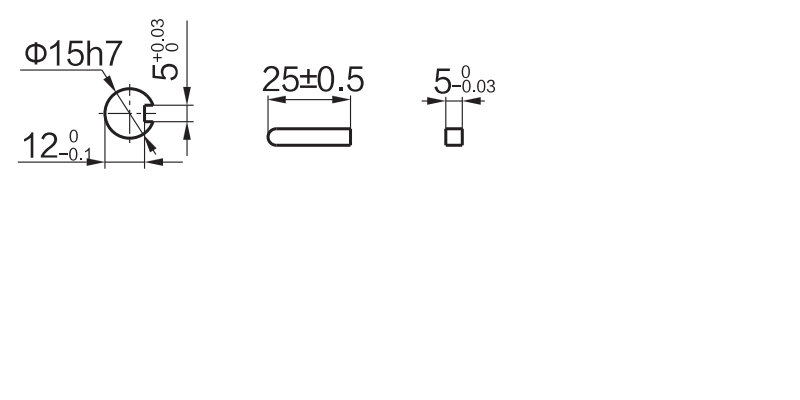

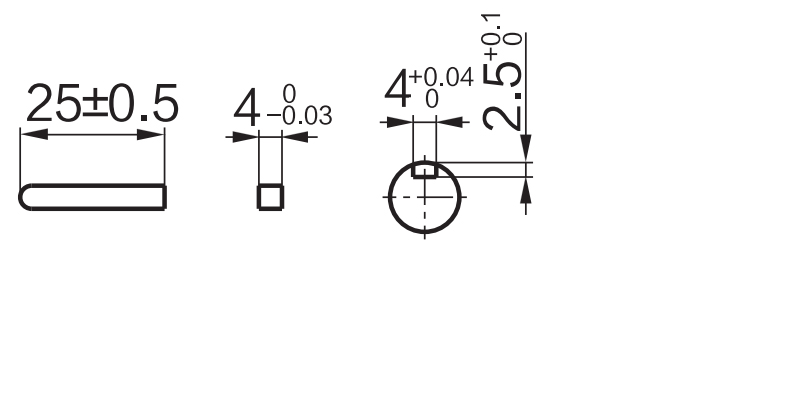

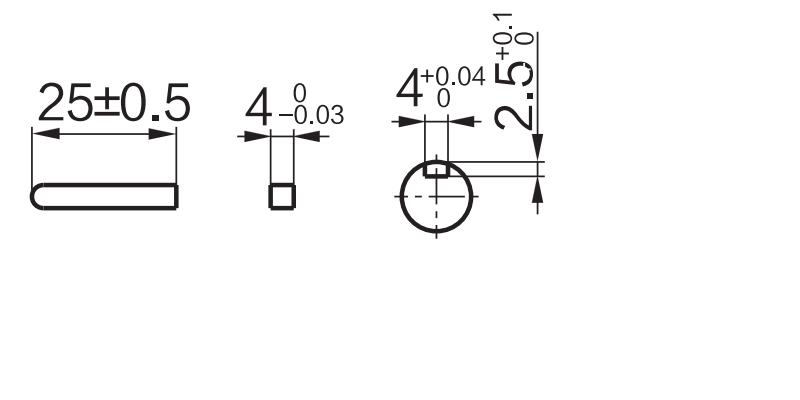

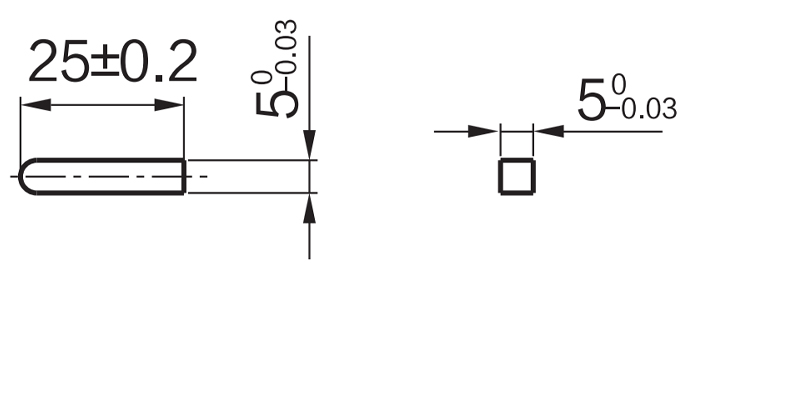

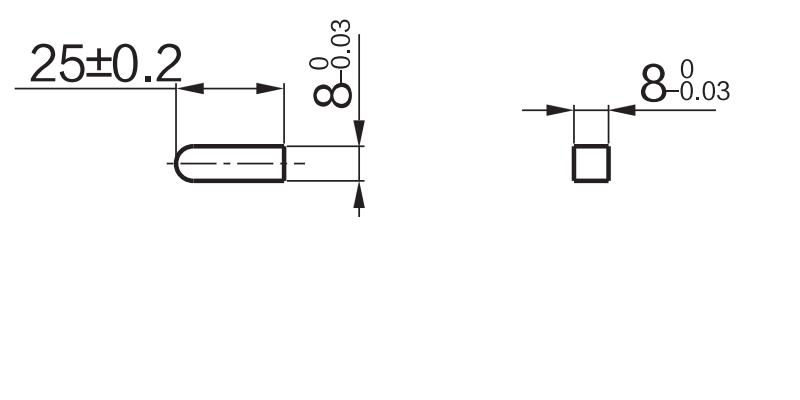

Axelavsnitt av rund axel typ

Exklusive vikt och axelavsnittet Motorform är desamma som de för kugghjulstypen.

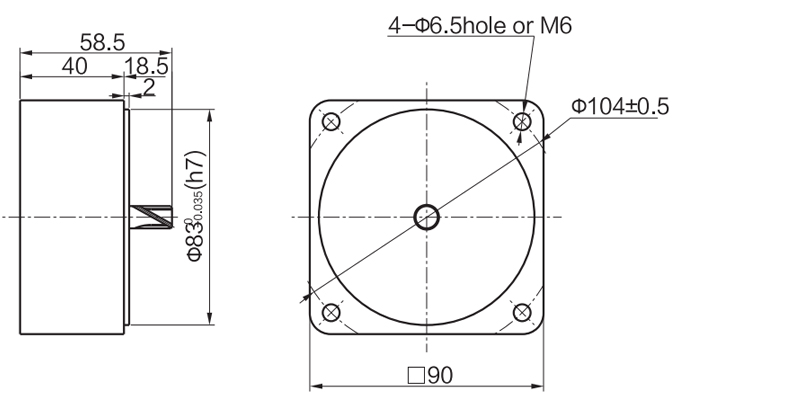

Decimalväxelhuvud

Det kan anslutas till GN -kikarsaxeln. 2GN10XK / VÄG: 0,2 kg

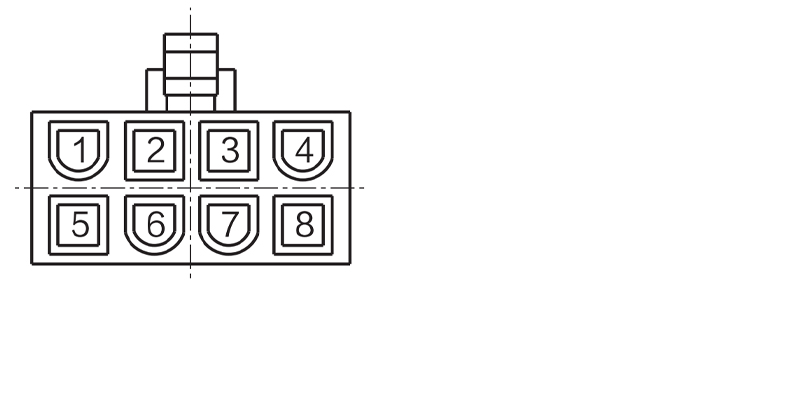

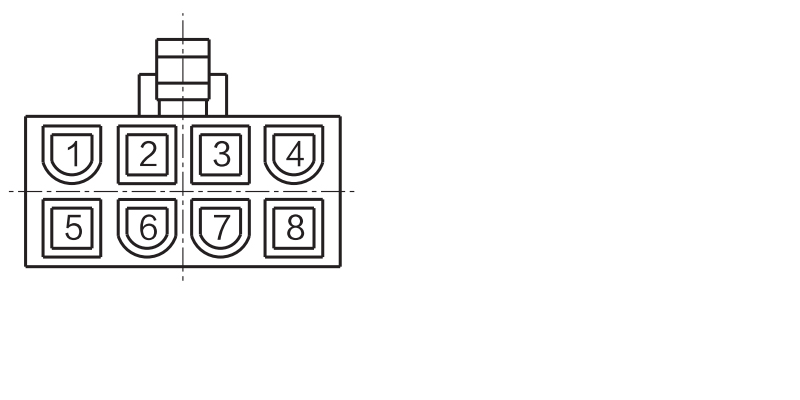

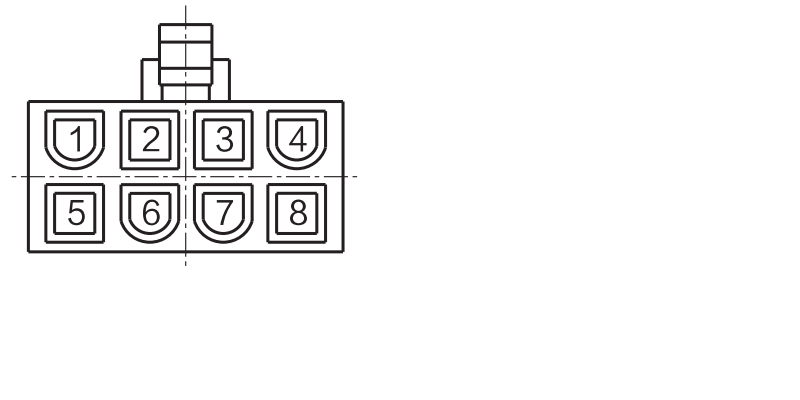

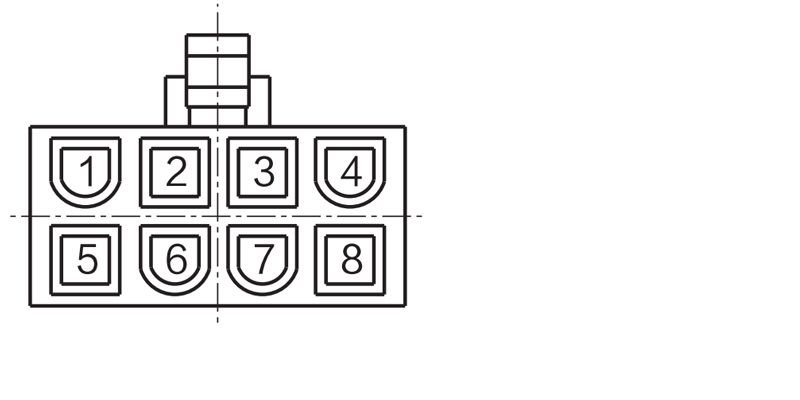

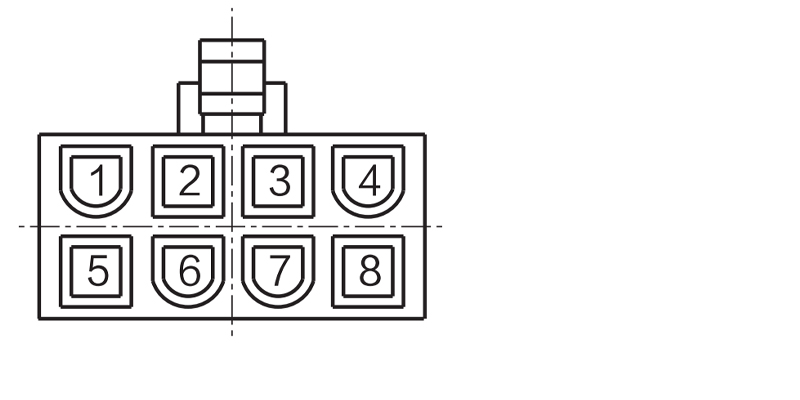

Wrie Plugghål Motsvarande signalförklaring

Plugghål	1	2	3	4
Signal	U	W	HZ	Hu
Plug Hole	5	6	7	8
Signal	V	Gard	Hw	VCC

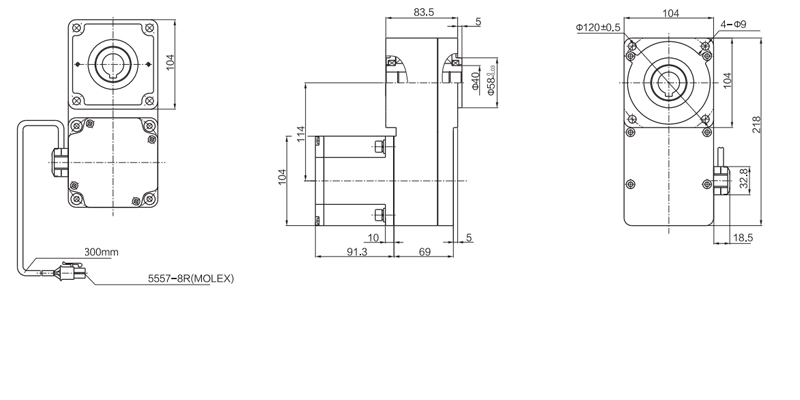

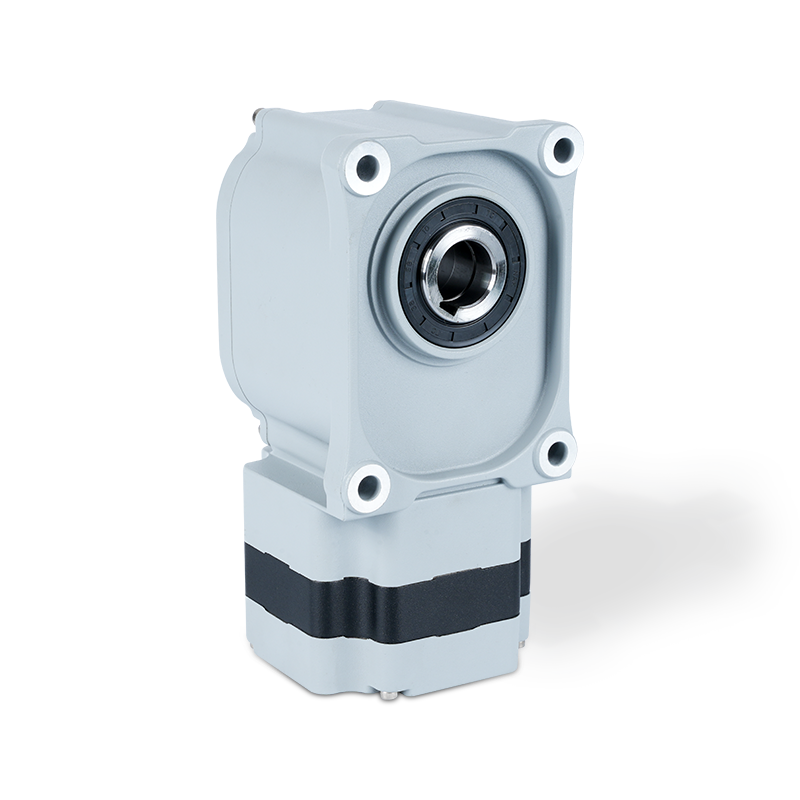

60 tryck L -typ reducerare
