Spiralformad växellåda

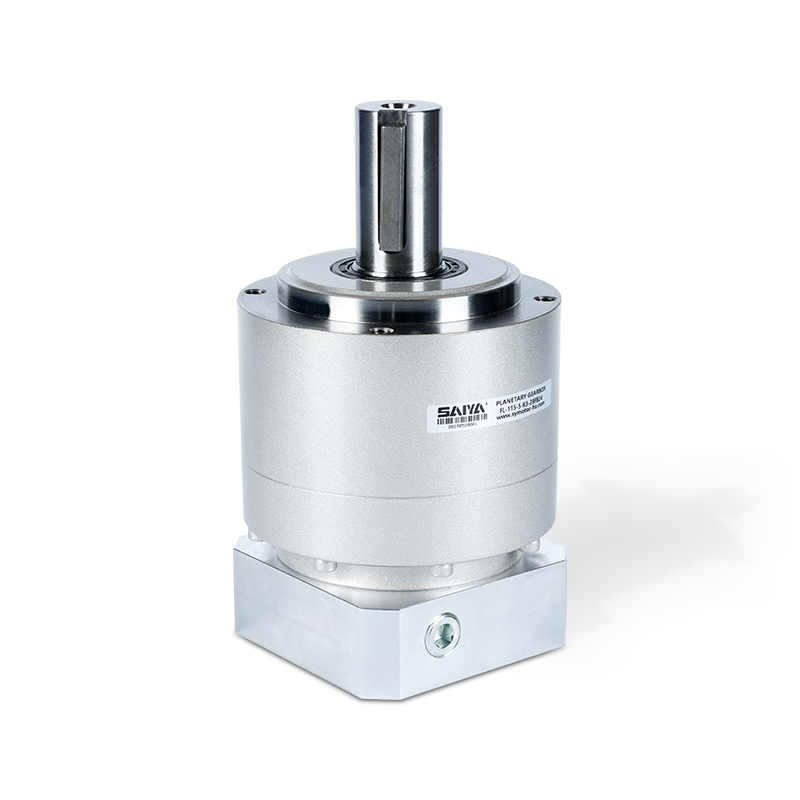

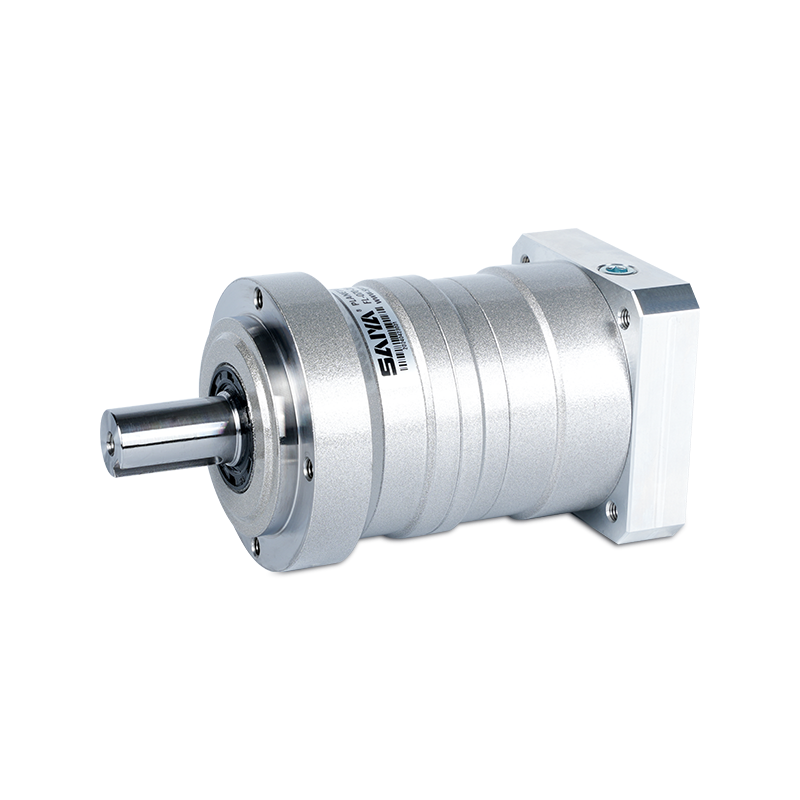

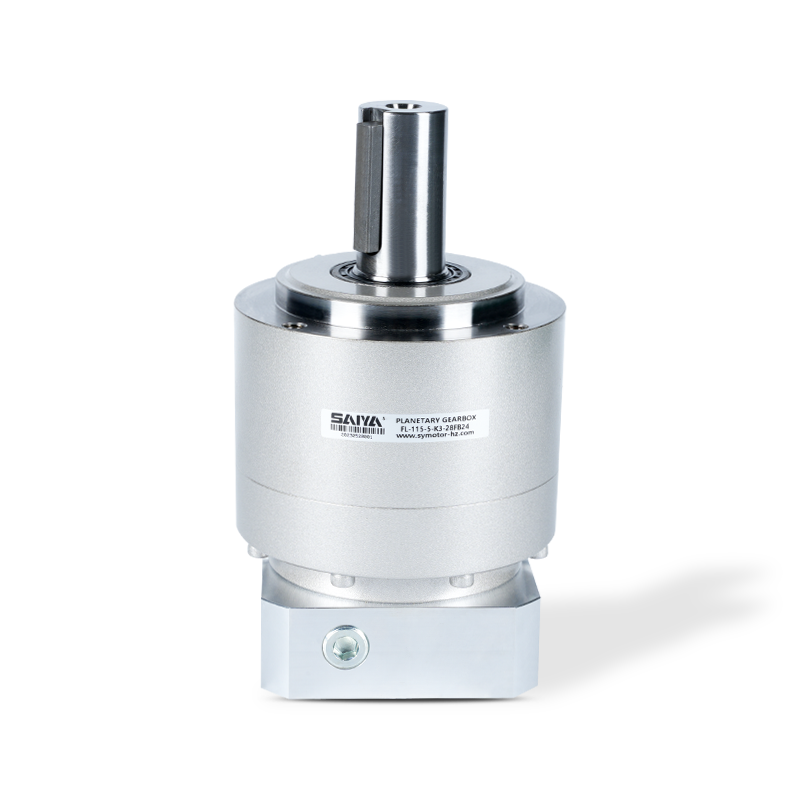

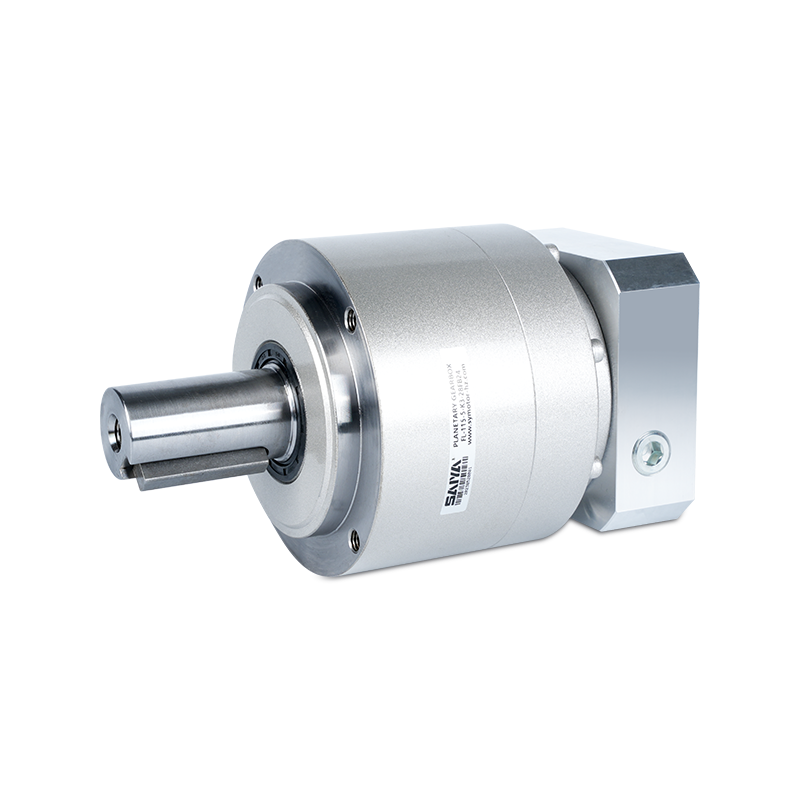

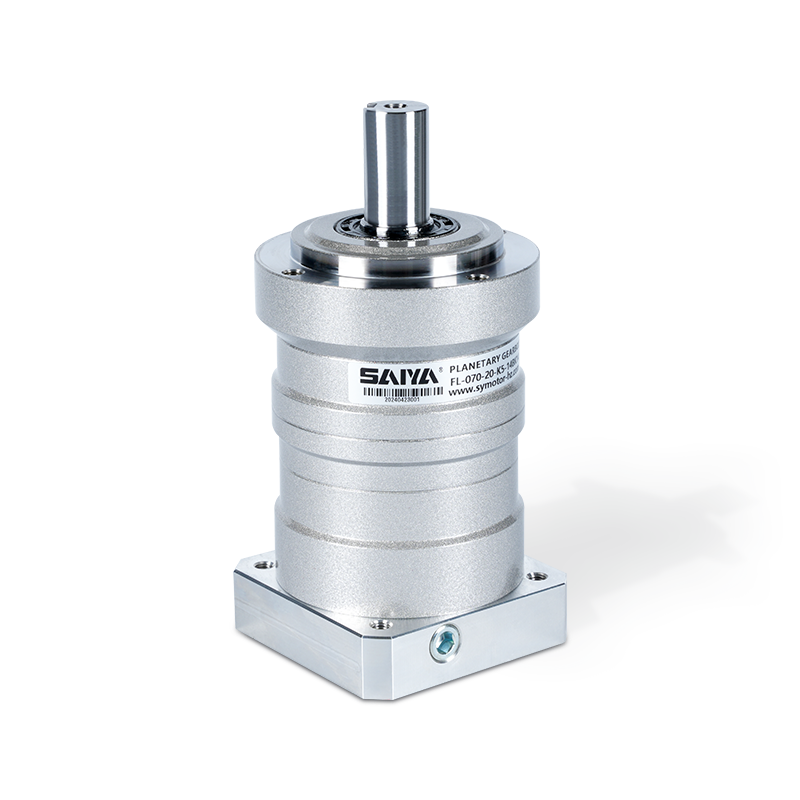

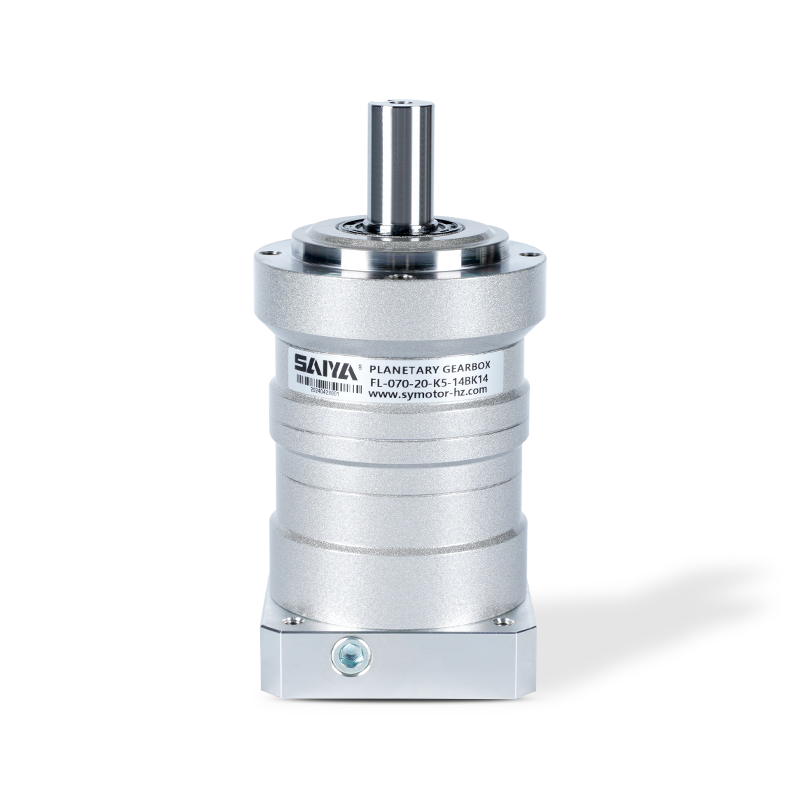

FL Series 60 90 115 142 180 220 Helical Planetary Gearbox

FL Helical Gear Series/Circular Flange Output/Size Range: 60-220mm

Nivå: 1-2 nivåer

Ingångsaxel Inre diameter: 14-19MMA

Ingen tidigare artikel | NÄSTA

+ Kontakta oss + Katalognedladdning Produktvideo

ANSÖKAN OMRÅDE

Vi är ett högteknologiskt företag som är inriktat på produktion och försäljning av AC-växelmotorer, små reduktionsmotorer, servospecifika planetreduktionsväxlar, borstlösa och borstlösa DC-motorer och andra produkter.

Logistiksortering
Automatiserade robotar
laserskärning
Åtkomstkontrollport
Fotovoltaisk kraftverk
Medicinsk utrustning
Agv

Produktbeskrivning

FL Series -växellådorna erbjuder mångsidiga lösningar för ett brett utbud av industriella applikationer, med en spiralformad växelledning, rund flänsutgång och ett brett utbud av storlekar från 60 till 220 mm. Dessa växellådor är lämpliga för uppgifter som kräver exakt och effektiv kraftöverföring i ett kompakt utrymme.

Ett anmärkningsvärt drag i FL-serien är dess ingångsaxeldiameterområde från 14-19 mm, som kan rymma olika motorkonfigurationer och kraftingångar. Denna anpassningsförmåga säkerställer kompatibilitet med ett brett spektrum av motortyper, vilket förbättrar mångsidigheten hos växellådorna i olika industriella miljöer.

Tillverkad av högkvalitativa material och precisionstillverkning är FL-serien hållbar och fungerar smidigt. Dessutom möjliggör dess kompakta design enkel installation och integration i befintliga system, kan flexibelt anpassa sig till olika vridmoment- och hastighetskrav. Oavsett om det används i transportsystem, blandare eller andra maskiner, ger dessa växellådor tillförlitlig prestanda.

FL-050			※ 1	※ 2	※ 3	※ 4	※ 5	※ 6	※ 7
Ram storlek	Etapp	Förhållande	Nominell produktion vridmoment	Maximal produktion vridmoment	Nödsituation stopp vridmoment	Nominell input hastighet	Maximal input hastighet	Tillåten radiell ladda	Tillåten axial ladda
Ram storlek	Etapp	Förhållande	[Nm]	[Nm]	[Nm]	[rpm]	[rpm]	[N]	[N]
050	1 Enda	3	6	12	30	4000	8000	240	270
		4	9	18	35	4000	8000	270	300
		5	9	18	35	4000	8000	290	330
		6	9	18	35	4000	8000	310	360
		7	9	18	35	4000	8000	320	380
		8	9	18	35	4000	8000	340	410
		9	6	12	30	4000	8000	350	430
		10	6	12	30	4000	8000	360	450
	2 Dubbel	15	6	12	30	4000	8000	410	540
		16	9	18	35	4000	8000	420	550
		20	9	18	35	4000	8000	460	610
		25	9	18	35	4000	8000	490	640
		28	9	18	35	4000	8000	510	640
		30	6	12	30	4000	8000	520	640
		35	9	18	35	4000	8000	550	640
		40	9	18	35	4000	8000	570	640
		45	6	12	30	4000	8000	600	640
		50	9	18	35	4000	8000	620	640
		60	9	18	35	4000	8000	660	640
		70	9	18	35	4000	8000	690	640
		80	9	18	35	4000	8000	710	640
		90	6	12	30	4000	8000	710	640
		100	6	12	30	4000	8000	710	640

FL-050			※ 8	※ 9	※ 10
Ram storlek	Etapp	Förhållande	Maximal radiell ladda	Maximal axial ladda	Vikt	Ögonblick av tröghet (≤φ8)	Ögonblick av tröghet (≤φ14)
Ram storlek	Etapp	Förhållande	[N]	[N]	[kg]	[ kgcm² ]	[KGCM²]
050	1 Enda	3	710	640	0.7	0.053	0.091
		4	710	640		0.041	0.079
		5	710	640		0.036	0.074
		6	710	640		0.034	0.072
		7	710	640		0.032	0.071
		8	710	640		0.031	0.070
		9	710	640		0.031	0.069
		10	710	640		0.030	0.069
	2 Dubbel	15	710	640	0.8	0.035
		16	710	640		0.038
		20	710	640		0.034
		25	710	640		0.034
		28	710	640		0.038
		30	710	640		0.030
		35	710	640		0.034
		40	710	640		0.030
		45	710	640		0.034
		50	710	640		0.030
		60	710	640		0.030
		70	710	640		0.030	一
		80	710	640		0.030
		90	710	640		0.030	一
		100	710	640		0.030	一

1. Med nominell ingångshastighet är livslängden 20 000 timmar.

2. Det maximala vridmomentet vid start och stopp.

3. Det maximala vridmomentet när det får chock (upp till 1.000 gånger).

4. Den maximala genomsnittliga ingångshastigheten.

5. Den maximala tillfälliga ingångshastigheten.

6. Med denna belastning och nominella ingångshastighet är livslängden 20 000 timmar. (Appliceras på utgångsaxeln, vid axiell belastning 0)

7. Med denna belastning och nominella ingångshastighet är livslängden 20 000 timmar. (Appliceras på utgångssidan. At radiell belastning 0)

8. Den maximala radiella belastningen som reduceraren kan acceptera.

9. Den maximala axiella belastningen som reduceraren kan acceptera.

10. Vikten kan variera något från modell till läge.

FL-070			※ 1	※ 2	※ 3	※ 4	※ 5	※ 6	※ 7
Ram storlek	Etapp	Förhållande	Nominell produktion vridmoment	Maximal produktion vridmoment	Nödsituation stopp vridmoment	Nominell input hastighet	Maximal input hastighet	Tillåten radiell ladda	Tillåten axial ladda
			[Nm]	[Nm]	[Nm]	[rpm]	[rpm]	[N]	[N]
070	1 Enda	3	18	35	80	3000	6000	430	310
		4	27	50	100	3000	6000	470	360
		5	27	50	100	3000	6000	510	390
		6	27	50	100	3000	6000	540	430
		7	27	50	100	3000	6000	570	460
		8	27	50	100	3000	6000	600	480
		9	18	35	80	3000	6000	620	510
		10	18	35	80	3000	6000	640	530
	2 Dubbel	15	18	35	80	3000	6000	740	630
		16	27	50	100	3000	6000	750	650
		20	27	50	100	3000	6000	810	720
		25	27	50	100	3000	6000	870	790
		28	27	50	100	3000	6000	910	830
		30	18	35	80	3000	6000	930	860
		35	27	50	100	3000	6000	980	920
		40	27	50	100	3000	6000	1000	970
		45	18	35	80	3000	6000	1100	1000
		50	27	50	100	3000	6000	1100	1100
		60	27	50	100	3000	6000	1200	1100
		70	27	50	100	3000	6000	1200	1100
		80	27	50	100	3000	6000	1200	1100
		90	18	35	80	3000	6000	1200	1100
		100	18	35	80	3000	6000	1200	1100

FL-070			※ 8	※ 9	※ 10
Ram storlek	Etapp	Förhållande	Maximal radiell ladda	Maximal axial ladda	Vikt	Ögonblick av tröghet (≤φ8)	Ögonblick av tröghet (≤φ14)	Ögonblick av tröghet (≤φ19)
			[N]	[N]	[kg]	[KGCM²]	[KGCM²]	[KGCM²]
070	1 Enda	3	1200	1100	1.5	0.14	0.22	0.43
		4	1200	1100		0.095	0.17	0.38
		5	1200	1100		0.077	0.16	0.36
		6	1200	1100		0.068	0.15	0.36
		7	1200	1100		0.062	0.14	0.35
		8	1200	1100		0.059	0.14	0.35
		9	1200	1100		0.057	0.14	0.34
		10	1200	1100		0.056	0.14	0.34
	2 Dubbel	15	1200	1100	1.7	0.055	0.14
		16	1200	1100		0.057	0.14	一
		20	1200	1100		0.054	0.13
		25	1200	1100		0.053	0.13
		28	1200	1100		0.055	0.14
		30	1200	1100		0.049	0.13	一
		35	1200	1100		0.053	0.13	一
		40	1200	1100		0.049	0.13
		45	1200	1100		0.053	0.13
		50	1200	1100		0.049	0.13
		60	1200	1100		0.049	0.13	一
		70	1200	1100		0.049	0.13	一
		80	1200	1100		0.049	0.13
		90	1200	1100		0.049	0.13
		100	1200	1100		0.049	0.13

1. Med nominell ingångshastighet är livslängden 20 000 timmar.

2. Det maximala vridmomentet vid start och stopp.

3. Det maximala vridmomentet när det får chock (upp till 1.000 gånger).

4. Den maximala genomsnittliga ingångshastigheten.

5. Den maximala tillfälliga ingångshastigheten.

6. Med denna belastning och nominella ingångshastighet är livslängden 20 000 timmar. (Appliceras på utgångsaxeln, vid axiell belastning 0)

7. Med denna belastning och nominella ingångshastighet är livslängden 20 000 timmar. (Appliceras på utgångssidan. At radiell belastning 0)

8. Den maximala radiella belastningen som reduceraren kan acceptera.

9. Den maximala axiella belastningen som reduceraren kan acceptera.

10. Vikten kan variera något från modell till läge.

FL-090			※ 1	※ 2	※ 3	※ 4	※ 5	※ 6	※ 7
Ram storlek	Etapp	Förhållande	Nominell produktion vridmoment	Maximal produktion vridmoment	Nödsituation stopp vridmoment	Nominell input hastighet	Maximal input hastighet	Tillåten radiell ladda	Tillåten axial ladda
Ram storlek	Etapp	Förhållande	[Nm]	[Nm]	[Nm]	[ rpm]	[rpm]	[N]	[N]
090	1 Enda	3	50	80	200	3000	6000	810	930
		4	75	125	250	3000	6000	890	1100
		5	75	125	250	3000	6000	960	1200
		6	75	125	250	3000	6000	1000	1300
		7	75	125	250	3000	6000	1100	1300
		8	75	125	250	3000	6000	1100	1400
		9	50	80	200	3000	6000	1200	1500
		10	50	80	200	3000	6000	1200	1600
	2 Dubbel	15	50	80	200	3000	6000	1400	1900
		16	75	125	250	3000	6000	1400	1900
		20	75	125	250	3000	6000	1500	2100
		25	75	125	250	3000	6000	1600	2200
		28	75	125	250	3000	6000	1700	2200
		30	50	80	200	3000	6000	1700	2200
		35	75	125	250	3000	6000	1800	2200
		40	75	125	250	3000	6000	1900	2200
		45	50	80	200	3000	6000	2000	2200
		50	75	125	250	3000	6000	2100	2200
		60	75	125	250	3000	6000	2200	2200
		70	75	125	250	3000	6000	2300	2200
		80	75	125	250	3000	6000	2400	2200
		90	50	80	200	3000	6000	2400	2200
		100	50	80	200	3000	6000	2400	2200

FL-090			※ 8	※ 9	※ 10
Ram storlek	Etapp	Förhållande	Maximal radiell ladda	Maximal axial ladda	Vikt	Ögonblick av tröghet (≤φ8)	Ögonblick av tröghet (≤φ14)	Ögonblick av tröghet (≤φ19)	Ögonblick av tröghet (≤φ28)
			[N]	[N]	[kg]	[KGCM² ]	[KGCM² ]	[KGCM² ]	[ kgcm² ]
090	1 Enda	3	2400	2200	3.5		0.72	1.2	3.2
		4	2400	2200		一	0.49	0.95	3.0
		5	2400	2200			0.40	0.86	2.9
		6	2400	2200		一	0.36	0.82	2.8
		7	2400	2200			0.32	0.79	2.8
		8	2400	2200		一	0.31	0.77	2.8
		9	2400	2200		一	0.29	0.76	2.8
		10	2400	2200			0.29	0.75	2.8
	2 段 Dubbel	15	2400	2200	4	0.13	0.28	0.72
		16	2400	2200		0.15	0.30	0.74
		20	2400	2200		0.13	0.28	0.72
		25	2400	2200		0.12	0.28	0.71	一
		28	2400	2200		0.14	0.29	0.73
		30	2400	2200		0.10	0.25	0.70	一
		35	2400	2200		0.12	0.27	0.71
		40	2400	2200		0.099	0.25	0.70
		45	2400	2200		0.12	0.27	0.71
		50	2400	2200		0.098	0.25	0.69
		60	2400	2200		0.098	0.25	0.69	一
		70	2400	2200		0.097	0.25	0.69	一
		80	2400	2200		0.097	0.25	0.69
		90	2400	2200		0.097	0.25	0.69	一
		100	2400	2200		0.097	0.25	0.69	一

1. Med nominell ingångshastighet är livslängden 20 000 timmar.

2. Det maximala vridmomentet vid start och stopp.

3. Det maximala vridmomentet när det får chock (upp till 1.000 gånger).

4. Den maximala genomsnittliga ingångshastigheten.

5. Den maximala tillfälliga ingångshastigheten.

6. Med denna belastning och nominella ingångshastighet är livslängden 20 000 timmar. (Appliceras på utgångsaxeln, vid axiell belastning 0)

7. Med denna belastning och nominella ingångshastighet är livslängden 20 000 timmar. (Appliceras på utgångssidan. At radiell belastning 0)

8. Den maximala radiella belastningen som reduceraren kan acceptera.

9. Den maximala axiella belastningen som reduceraren kan acceptera.

10. Vikten kan variera något från modell till läge.

FL-0120			※ 1	※ 2	※ 3	※ 4	※ 5	※ 6	※ 7
Ram storlek	Etapp	Förhållande	Nominell moment	Maximal produktion vridmoment	Nödsituation stopp vridmoment	Nominell input hastighet	Maximal input hastighet	Tillåten radiell ladda	Tillåten axial ladda
Ram storlek	Etapp	Förhållande	[Nm]	[Nm]	[Nm]	[ rpm]	[rpm]	[N]	[N]
120	1 Enda	3	120	225	500	3000	6000	1300	1500
		4	120	330	625	3000	6000	1500	1700
		5	180	330	625	3000	6000	1600	1900
		6	180	330	625	3000	6000	1700	2000
		7	180	330	625	3000	6000	1800	2100
		8	180	330	625	3000	6000	1900	2300
		9	120	225	500	3000	6000	1900	2400
		10	120	225	500	3000	6000	2000	2500
	2 Dubbel	15	120	225	500	3000	6000	2300	3000
		16	180	330	625	3000	6000	2300	3100
		20	180	330	625	3000	6000	2500	3400
		25	180	330	625	3000	6000	2700	3700
		28	180	330	625	3000	6000	2800	3900
		30	120	225	500	3000	6000	2900	3900
		35	180	330	625	3000	6000	3000	3900
		40	180	330	625	3000	6000	3200	3900
		45	120	225	500	3000	6000	3300	3900
		50	180	330	625	3000	6000	3400	3900
		60	180	330	625	3000	6000	3600	3900
		70	180	330	625	3000	6000	3800	3900
		80	180	330	625	3000	6000	4000	3900
		90	120	225	500	3000	6000	4200	3900
		100	120	225	500	3000	6000	4300	3900

FL-0120			※ 8	※ 9	※ 9
Ram storlek	Etapp	Förhållande	Maximal radiell ladda	Maximal axial ladda	Vikt	Ögonblick av tröghet (≤φ14)	Ögonblick av tröghet (≤φ19)	Ögonblick av tröghet (≤φ28)	Ögonblick av tröghet (≤φ38)
			[N]	[N]	[kg]	[KGCM²]	[ kgcm² ]	[KGCM² ]	[KGCM²]
120	1 Enda	3	4300	3900	7.8	一	3.3	5.3	13
		4	4300	3900			2.0	4.1	12
		5	4300	3900			1.6	3.6	11
		6	4300	3900			1.3	3.3	11
		7	4300	3900		一	1.1	3.2	11
		8	4300	3900		一	1.0	3.1	11
		9	4300	3900		一	0.98	3.0	11
		10	4300	3900			0.95	3.0	11
	2 Dubbel	15	4300	3900	8.7	0.43	0.86	2.8
		16	4300	3900		0.48	0.92	2.9
		20	4300	3900		0.40	0.83	2.8	一
		25	4300	3900		0.38	0.82	2.8
		28	4300	3900		0.44	0.88	2.8	一
		30	4300	3900		0.29	0.74	2.7
		35	4300	3900		0.37	0.81	2.7	一
		40	4300	3900		0.28	0.73	2.7
		45	4300	3900		0.37	0.80	2.7
		50	4300	3900		0.28	0.73	2.7	一
		60	4300	3900		0.28	0.73	2.7	一
		70	4300	3900		0.28	0.73	2.7	一
		80	4300	3900		0.28	0.73	2.7	一
		90	4300	3900		0.27	0.73	2.7	一
		100	4300	3900		0.27	0.73	2.7	一

1. Med nominell ingångshastighet är livslängden 20 000 timmar.

2. Det maximala vridmomentet vid start och stopp.

3. Det maximala vridmomentet när det får chock (upp till 1.000 gånger).

4. Den maximala genomsnittliga ingångshastigheten.

5. Den maximala tillfälliga ingångshastigheten.

6. Med denna belastning och nominella ingångshastighet är livslängden 20 000 timmar. (Appliceras på utgångsaxeln, vid axiell belastning 0)

7. Med denna belastning och nominella ingångshastighet är livslängden 20 000 timmar. (Appliceras på utgångssidan. At radiell belastning 0)

8. Den maximala radiella belastningen som reduceraren kan acceptera.

9. Den maximala axiella belastningen som reduceraren kan acceptera.

10. Vikten kan variera något från modell till läge.

FL-155			※ 1	※ 2	※ 3	※ 4	※ 5	※ 6	※ 7
Ram storlek	Etapp	Förhållande	Nominell produktion vridmoment	Maximal produktion vridmoment	Nödsituation stopp vridmoment	Nominell input hastighet	Maximal input hastighet	Tillåten radiell ladda	Tillåten axial ladda
Ram storlek	Etapp	Förhållande	[Nm]	[Nm]	[Nm]	[rpm]	[rpm]	[N]	[N]
155	1 Enda	3	240	470	1000	2000	4000	3200	2400
		4	240	700	1250	2000	4000	3500	2700
		5	360	700	1250	2000	4000	3800	3000
		6	360	700	1250	2000	4000	4000	3300
		7	360	700	1250	2000	4000	4200	3500
		8	360	700	1250	2000	4000	4400	3700
		9	240	470	1000	2000	4000	4600	3900
		10	240	470	1000	2000	4000	4700	4100
	2 Dubbel	15	240	470	1000	2000	4000	5400	4900
		16	360	700	1250	2000	4000	5500	5000
		20	360	700	1250	2000	4000	6000	5500
		25	360	700	1250	2000	4000	6400	6100
		28	360	700	1250	2000	4000	6700	6400
		30	240	470	1000	2000	4000	6800	6600
		35	360	700	1250	2000	4000	7200	7000
		40	360	700	1250	2000	4000	7500	7500
		45	240	470	1000	2000	4000	7800	7900
		50	360	700	1250	2000	4000	8100	8200
		60	360	700	1250	2000	4000	8600	8200
		70	360	700	1250	2000	4000	9100	8200
		80	360	700	1250	2000	4000	9100	8200
		90	240	470	1000	2000	4000	9100	8200
		100	240	470	1000	2000	4000	9100	8200

FL-155			※ 8	※ 9	※ 10
Ram storlek	Etapp	Förhållande	Maximal radiell ladda	Maximal axial ladda	Vikt	Ögonblick av tröghet (≤φ19)	Ögonblick av tröghet (≤φ28)	Ögonblick av tröghet (≤φ38)	Ögonblick av tröghet (≤φ48)
			[N]	[N]	[kg]	[ kgcm² ]	[KGCM² ]	[KGCM²]	[KGCM² ]
155	1 Enda	3	9100	8200	16	一	12	20	42
		4	9100	8200			7.5	15	37
		5	9100	8200			5.8	14	36
		6	9100	8200			4.9	13	35
		7	9100	8200			4.1	12	34
		8	9100	8200		一	3.8	12	34
		9	9100	8200		一	3.6	11	34
		10	9100	8200			3.5	11	34
	2 Dubbel	15	9100	8200	18	1.3	3.2	11
		16	9100	8200		1.5	3.5	11	一
		20	9100	8200		1.2	3.1	11	一
		25	9100	8200		1.1	3.1	11	一
		28	9100	8200		1.4	3.3	11	一
		30	9100	8200		0.85	2.8	10
		35	9100	8200		1.1	3.1	11	一
		40	9100	8200		0.83	2.8	10
		45	9100	8200		1.1	3.0	11	一
		50	9100	8200		0.81	2.8	10	一
		60	9100	8200		0.81	2.8	10	一
		70	9100	8200		0.80	2.8	10
		80	9100	8200		0.80	2.8	10	一
		90	9100	8200		0.80	2.8	10	一
		100	9100	8200		0.80	2.8	10	一

1. Med nominell ingångshastighet är livslängden 20 000 timmar.

2. Det maximala vridmomentet vid start och stopp.

3. Det maximala vridmomentet när det får chock (upp till 1.000 gånger).

4. Den maximala genomsnittliga ingångshastigheten.

5. Den maximala tillfälliga ingångshastigheten.

6. Med denna belastning och nominella ingångshastighet är livslängden 20 000 timmar. (Appliceras på utgångsaxeln, vid axiell belastning 0)

7. Med denna belastning och nominella ingångshastighet är livslängden 20 000 timmar. (Appliceras på utgångssidan. At radiell belastning 0)

8. Den maximala radiella belastningen som reduceraren kan acceptera.

9. Den maximala axiella belastningen som reduceraren kan acceptera.

10. Vikten kan variera något från modell till läge.

FL-205			※ 1	※ 2	※ 3	※ 4	※ 5	※ 6	※ 7
Ram storlek	Etapp	Förhållande	Nominell produktion vridmoment	Maximal produktion vridmoment	Nödsituation stopp vridmoment	Nominell input hastighet	Maximal input hastighet	Tillåten radiell ladda	Tillåten axial ladda
Ram storlek	Etapp	Förhållande	[Nm]	[Nm]	[Nm]	[rpm]	[rpm]	[N]	[N]
205	1 Enda	3	500	970	2200	1500	3000	5600	4300
		4	750	1400	2750	1500	3000	6200	4900
		5	750	1400	2750	1500	3000	6700	5400
		6	750	1400	2750	1500	3000	7100	5800
		7	750	1400	2750	1500	3000	7400	6300
		8	750	1400	2750	1500	3000	7800	6600
		9	500	970	2200	1500	3000	8100	7000
		10	500	970	2200	1500	3000	8400	7300
	2 Dubbel	15	500	970	2200	1500	3000	9600	8700
		16	750	1400	2750	1500	3000	9800	8900
		20	750	1400	2750	1500	3000	11000	9900
		25	750	1400	2750	1500	3000	11000	11000
		28	750	1400	2750	1500	3000	12000	11000
		30	500	970	2200	1500	3000	12000	12000
		35	750	1400	2750	1500	3000	13000	13000
		40	750	1400	2750	1500	3000	13000	13000
		45	500	970	2200	1500	3000	14000	14000
		50	750	1400	2750	1500	3000	14000	14000
		60	750	1400	2750	1500	3000	15000	14000
		70	750	1400	2750	1500	3000	15000	14000
		80	750	1400	2750	1500	3000	15000	14000
		90	500	970	2200	1500	3000	15000	14000
		100	500	970	2200	1500	3000	15000	14000

FL-205			※ 8	※ 9	※ 9
Ram storlek	Etapp	Förhållande	Maximal radiell ladda	Maximal axial ladda	Vikt	Ögonblick av tröghet (≤φ28)	Ögonblick av tröghet (≤φ38)	Ögonblick av tröghet (≤φ48)	Ögonblick ininerti (≤φ65)
			[N]	[N]	[kg]	[KGCM²]	[KGCM²]	[KGCM²]	[KGCM² ]
205	1 Enda	3	15000	14000	39	一	44	66	130
		4	15000	14000			28	50	110
		5	15000	14000			22	44	100
		6	15000	14000			18	41	100
		7	15000	14000		一	16	38	99
		8	15000	14000			15	37	97
		9	15000	14000			14	36	97
		10	15000	14000			14	36	96
	2 Dubbel	15	15000	14000	40	4.7	12	34
		16	15000	14000		5.4	13	35	一
		20	15000	14000		4.4	12	34	一
		25	15000	14000		4.2	12	34
		28	15000	14000		4.9	13	35
		30	15000	14000		3.2	11	33
		35	15000	14000		4.1	12	34
		40	15000	14000		3.2	11	33
		45	15000	14000		4.0	12	34	一
		50	15000	14000		3.1	11	33
		60	15000	14000		3.1	11	33
		70	15000	14000		3.1	11	33
		80	15000	14000		3.1	11	33	一
		90	15000	14000		3.1	11	33	一
		100	15000	14000		3.1	11	33	一

1. Med nominell ingångshastighet är livslängden 20 000 timmar.

2. Det maximala vridmomentet vid start och stopp.

3. Det maximala vridmomentet när det får chock (upp till 1.000 gånger).

4. Den maximala genomsnittliga ingångshastigheten.

5. Den maximala tillfälliga ingångshastigheten.

6. Med denna belastning och nominella ingångshastighet är livslängden 20 000 timmar. (Appliceras på utgångsaxeln, vid axiell belastning 0)

7. Med denna belastning och nominella ingångshastighet är livslängden 20 000 timmar. (Appliceras på utgångssidan. At radiell belastning 0)

8. Den maximala radiella belastningen som reduceraren kan acceptera.

9. Den maximala axiella belastningen som reduceraren kan acceptera.

10. Vikten kan variera något från modell till läge.

FL-235			※ 1	※ 2	※ 3	※ 4	※ 5	※ 6	※ 7
Ram storlek	Etapp	Förhållande	Nominell produktion vridmoment	Maximal produktion vridmoment	Nödsituation stopp vridmoment	Nominell input hastighet	Maximal input hastighet	Tillåten radiell ladda	Tillåten axial ladda
Ram storlek	Etapp	Förhållande	[Nm]	[Nm]	[Nm]	[rpm]	[rpm]	[N]	[N]
235	1 Enda	3	1000	1600	4000	1000	2000	5800	6400
		4	1500	2300	5000	1000	2000	6400	7200
		5	1500	2300	5000	1000	2000	6900	7900
		6	1500	2300	5000	1000	2000	7300	8600
		7	1500	2300	5000	1000	2000	7700	9200
		8	1500	2200	5000	1000	2000	8000	9700
		9	1000	1900	4000	1000	2000	8400	10000
		10	1000	1600	4000	1000	2000	8700	11000
	2 Dubbel	15	1000	1600	4000	1000	2000	9900	13000
		16	1500	2300	5000	1000	2000	10000	13000
		20	1500	2300	5000	1000	2000	11000	14000
		25	1500	2300	5000	1000	2000	12000	14000
		28	1500	2300	5000	1000	2000	12000	14000
		30	1000	1600	4000	1000	2000	13000	14000
		35	1500	2300	5000	1000	2000	13000	14000
		40	1500	2300	5000	1000	2000	14000	14000
		45	1000	1300	4000	1000	2000	14000	14000
		50	1500	2300	5000	1000	2000	15000	14000
		60	1500	2300	5000	1000	2000	15000	14000
		70	1500	2300	5000	1000	2000	15000	14000
		80	1500	1800	5000	1000	2000	15000	14000
		90	1000	1300	4000	1000	2000	15000	14000
		100	1000	1200	4000	1000	2000	15000	14000

FL-235			※ 8	※ 9	※ 10
Ram storlek	Etapp	Förhållande	Maximal radiell ladda	Maximal axial ladda	Vikt	Ögonblick av tröghet (≤φ38)	Ögonblick av tröghet (≤φ48)	Ögonblick av tröghet (≤φ65)
			[N]	[N]	[kg]	[KGCM² ]	[KGCM² ]	[KGCM² ]
235	1 Enda	3	15000	14000	55	一	90	150
		4	15000	14000		一	62	120
		5	15000	14000			52	110
		6	15000	14000			47	110
		7	15000	14000		一	42	100
		8	15000	14000			40	100
		9	15000	14000		一	39	99
		10	15000	14000			38	98
	2 Dubbel	15	15000	14000	57	14	36
		16	15000	14000		16	37
		20	15000	14000		14	35
		25	15000	14000		14	35	一
		28	15000	14000		15	36	一
		30	15000	14000		12	34
		35	15000	14000		13	35
		40	15000	14000		12	33
		45	15000	14000		13	35	一
		50	15000	14000		12	33
		60	15000	14000		12	33
		70	15000	14000		12	33
		80	15000	14000		12	33
		90	15000	14000		12	33
		100	15000	14000		12	33	一

1. Med nominell ingångshastighet är livslängden 20 000 timmar.

2. Det maximala vridmomentet vid start och stopp.

3. Det maximala vridmomentet när det får chock (upp till 1.000 gånger).

4. Den maximala genomsnittliga ingångshastigheten.

5. Den maximala tillfälliga ingångshastigheten.

6. Med denna belastning och nominella ingångshastighet är livslängden 20 000 timmar. (Appliceras på utgångsaxeln, vid axiell belastning 0)

7. Med denna belastning och nominella ingångshastighet är livslängden 20 000 timmar. (Appliceras på utgångssidan. At radiell belastning 0)

8. Den maximala radiella belastningen som reduceraren kan acceptera.

9. Den maximala axiella belastningen som reduceraren kan acceptera.

10. Vikten kan variera något från modell till läge.

+ Förstå detaljerade produktparametrar

Kontakta oss

Om oss

Zhejiang Saiya Intelligent Manufacturing Co., Ltd.

Zhejiang Saiya Intelligent Manufacturing Co., Ltd. grundades 2009, med 15 års branscherfarenhet, vilket är ett högteknologiskt företag som specialiserar sig på produktion och försäljning av mikro-AC-växelmotorer, små AC-växelmotorer, borstdrivna DC-växelmotorer, BLDC borstlösa DC-växelmotorer, precisionsplanetväxellåda och motorrullar... etc. Vi är Kina Partihandel FL Series 60 90 115 142 180 220 Helical Planetary Gearbox Leverantörer och OEM/ODM FL Series 60 90 115 142 180 220 Helical Planetary Gearbox Tillverkare, Saiyas motorer och växellådor används i stor utsträckning i industrirobotar, intelligent logistik, nya energimaskiner, AGV-robotar och andra avancerade områden. Dessutom fyller de viktiga roller inom livsmedelsbearbetning, förpackning, textilier, elektronik, medicinsk utrustning och specialmaskiner, och erbjuder kostnadseffektiva och differentierade lösningar för olika industrier. För att förstärka våra fördelar inom differentiering och kostnadseffektivitet har vi vårt eget handelsföretag, Hangzhou Saiya Transmission Equipment Co., LTD, beläget i Hangzhou, Zhejiang, nära hamnarna i Shanghai och Ningbo, för att hantera den inhemska och utländska verksamheten. Kombinerat med både direktförsäljning och distribution säkerställer vi global distribution och kundsupport, vilket ger högkvalitativa ekonomiska och pålitliga lösningar till alla våra kunder.

Företagskultur

Autentisk Pålitlig
Kvalitet sticker naturligt ut.

Kärnvärden: Att utveckla sig själv och ta hand om andra.

Vision:Bli en serviceexpert inom intelligent transmission.

Vårt uppdrag:Tillhandahålla högkvalitativa tjänster och skapa värde för kunderna.

Servicefilosofi:Sträva efter både materiell och andlig lycka för alla anställda och bidra till det mänskliga samhällets framsteg och utveckling.

2009
Etablering
80+
Personal
5+
Produktionslinje

Nybörjare

Harmonic Reducer: En lysande stjärna inom fältet för precisionsöverföring
08 Jun, 2025
På precisionsstadiet inom modern industri och teknik, harmonisk reducerare är som en lysande stjärna. Med sin unika design och utmärkta prestanda har det blivit kärnan "hjärta" för många ava...
LÄS MER
Precision Transmission Core: Comprehensive Analys of Planetary Gearbox
01 Jun, 2025
I modern industriell automatisering och högprecisionsöverföringssystem har planetväxellådan blivit en viktig komponent i många mekanisk utrustning på grund av dess kompakta struktur, stark bärande ...
LÄS MER
Brushless DC Gear Motors: En kombination av hög effektivitet och exakt kontroll
22 May, 2025
Med utvecklingen av modern teknik och automatiseringsteknik har Brushless DC -växelmotorer blivit en av de viktigaste teknikerna inom många applikationsområden. Oavsett om det är industriellt autom...
LÄS MER

KONTAKTUPPGIFTER

TEL: 0086-0571-86951513/86951543
Fax: 0086-571-86040769
E-post: [email protected] / [email protected] / [email protected]
Kontor: Hangzhou Saiya Transmisson Equipment Co.,Ltd
Kontorsadress: Rum 2201, Wanyin Building, Hangzhou City, Zhejiang -provinsen
Fabrik: Zhejiang Saiya Intelligent Manufacturing Co., Ltd.
Fabriksadress: No.35 Building, Zhongnan High-Tech Yunhe Zhigu Industrial Park, Xinan Town, Deqing County, Huzhou City, Zhejiang, China

SNABB LÄNK

PRODUKT

Om du är intresserad
I våra produkter,
Vänligen kontakta oss

Upphovsrätt © Zhejiang Saiya Intelligent Manufacturing Co., Ltd. Alla rättigheter förbehållna. Grossist FL Series 60 90 115 142 180 220 Helical Planetary Gearbox Tillverkare

Applikationsindustri

Webbmeny

Produktsökning

Språk

Dela

Utgångsmeny

Spiralformad växellåda Leverantörer

FL Series 60 90 115 142 180 220 Helical Planetary Gearbox

Produktbeskrivning

1. Med nominell ingångshastighet är livslängden 20 000 timmar.

2. Det maximala vridmomentet vid start och stopp.

3. Det maximala vridmomentet när det får chock (upp till 1.000 gånger).

4. Den maximala genomsnittliga ingångshastigheten.

5. Den maximala tillfälliga ingångshastigheten.

6. Med denna belastning och nominella ingångshastighet är livslängden 20 000 timmar. (Appliceras på utgångsaxeln, vid axiell belastning 0)

7. Med denna belastning och nominella ingångshastighet är livslängden 20 000 timmar. (Appliceras på utgångssidan. At radiell belastning 0)

8. Den maximala radiella belastningen som reduceraren kan acceptera.

9. Den maximala axiella belastningen som reduceraren kan acceptera.

10. Vikten kan variera något från modell till läge.

1. Med nominell ingångshastighet är livslängden 20 000 timmar.

2. Det maximala vridmomentet vid start och stopp.

3. Det maximala vridmomentet när det får chock (upp till 1.000 gånger).

4. Den maximala genomsnittliga ingångshastigheten.

5. Den maximala tillfälliga ingångshastigheten.

6. Med denna belastning och nominella ingångshastighet är livslängden 20 000 timmar. (Appliceras på utgångsaxeln, vid axiell belastning 0)

7. Med denna belastning och nominella ingångshastighet är livslängden 20 000 timmar. (Appliceras på utgångssidan. At radiell belastning 0)

8. Den maximala radiella belastningen som reduceraren kan acceptera.

9. Den maximala axiella belastningen som reduceraren kan acceptera.

10. Vikten kan variera något från modell till läge.

1. Med nominell ingångshastighet är livslängden 20 000 timmar.

2. Det maximala vridmomentet vid start och stopp.

3. Det maximala vridmomentet när det får chock (upp till 1.000 gånger).

4. Den maximala genomsnittliga ingångshastigheten.

5. Den maximala tillfälliga ingångshastigheten.

6. Med denna belastning och nominella ingångshastighet är livslängden 20 000 timmar. (Appliceras på utgångsaxeln, vid axiell belastning 0)

7. Med denna belastning och nominella ingångshastighet är livslängden 20 000 timmar. (Appliceras på utgångssidan. At radiell belastning 0)

8. Den maximala radiella belastningen som reduceraren kan acceptera.

9. Den maximala axiella belastningen som reduceraren kan acceptera.

10. Vikten kan variera något från modell till läge.

1. Med nominell ingångshastighet är livslängden 20 000 timmar.

2. Det maximala vridmomentet vid start och stopp.

3. Det maximala vridmomentet när det får chock (upp till 1.000 gånger).

4. Den maximala genomsnittliga ingångshastigheten.

5. Den maximala tillfälliga ingångshastigheten.

6. Med denna belastning och nominella ingångshastighet är livslängden 20 000 timmar. (Appliceras på utgångsaxeln, vid axiell belastning 0)

7. Med denna belastning och nominella ingångshastighet är livslängden 20 000 timmar. (Appliceras på utgångssidan. At radiell belastning 0)

8. Den maximala radiella belastningen som reduceraren kan acceptera.

9. Den maximala axiella belastningen som reduceraren kan acceptera.

10. Vikten kan variera något från modell till läge.

1. Med nominell ingångshastighet är livslängden 20 000 timmar.

2. Det maximala vridmomentet vid start och stopp.

3. Det maximala vridmomentet när det får chock (upp till 1.000 gånger).

4. Den maximala genomsnittliga ingångshastigheten.

5. Den maximala tillfälliga ingångshastigheten.

6. Med denna belastning och nominella ingångshastighet är livslängden 20 000 timmar. (Appliceras på utgångsaxeln, vid axiell belastning 0)

7. Med denna belastning och nominella ingångshastighet är livslängden 20 000 timmar. (Appliceras på utgångssidan. At radiell belastning 0)

8. Den maximala radiella belastningen som reduceraren kan acceptera.

9. Den maximala axiella belastningen som reduceraren kan acceptera.

10. Vikten kan variera något från modell till läge.

1. Med nominell ingångshastighet är livslängden 20 000 timmar.

2. Det maximala vridmomentet vid start och stopp.

3. Det maximala vridmomentet när det får chock (upp till 1.000 gånger).

4. Den maximala genomsnittliga ingångshastigheten.

5. Den maximala tillfälliga ingångshastigheten.

6. Med denna belastning och nominella ingångshastighet är livslängden 20 000 timmar. (Appliceras på utgångsaxeln, vid axiell belastning 0)

7. Med denna belastning och nominella ingångshastighet är livslängden 20 000 timmar. (Appliceras på utgångssidan. At radiell belastning 0)

8. Den maximala radiella belastningen som reduceraren kan acceptera.

9. Den maximala axiella belastningen som reduceraren kan acceptera.

10. Vikten kan variera något från modell till läge.

1. Med nominell ingångshastighet är livslängden 20 000 timmar.

2. Det maximala vridmomentet vid start och stopp.

3. Det maximala vridmomentet när det får chock (upp till 1.000 gånger).

4. Den maximala genomsnittliga ingångshastigheten.

5. Den maximala tillfälliga ingångshastigheten.

6. Med denna belastning och nominella ingångshastighet är livslängden 20 000 timmar. (Appliceras på utgångsaxeln, vid axiell belastning 0)

7. Med denna belastning och nominella ingångshastighet är livslängden 20 000 timmar. (Appliceras på utgångssidan. At radiell belastning 0)

8. Den maximala radiella belastningen som reduceraren kan acceptera.

9. Den maximala axiella belastningen som reduceraren kan acceptera.

10. Vikten kan variera något från modell till läge.

Företagskultur

Autentisk Pålitlig
Kvalitet sticker naturligt ut.

Om du är intresserad
I våra produkter,
Vänligen kontakta oss
