Spiralformad växellåda

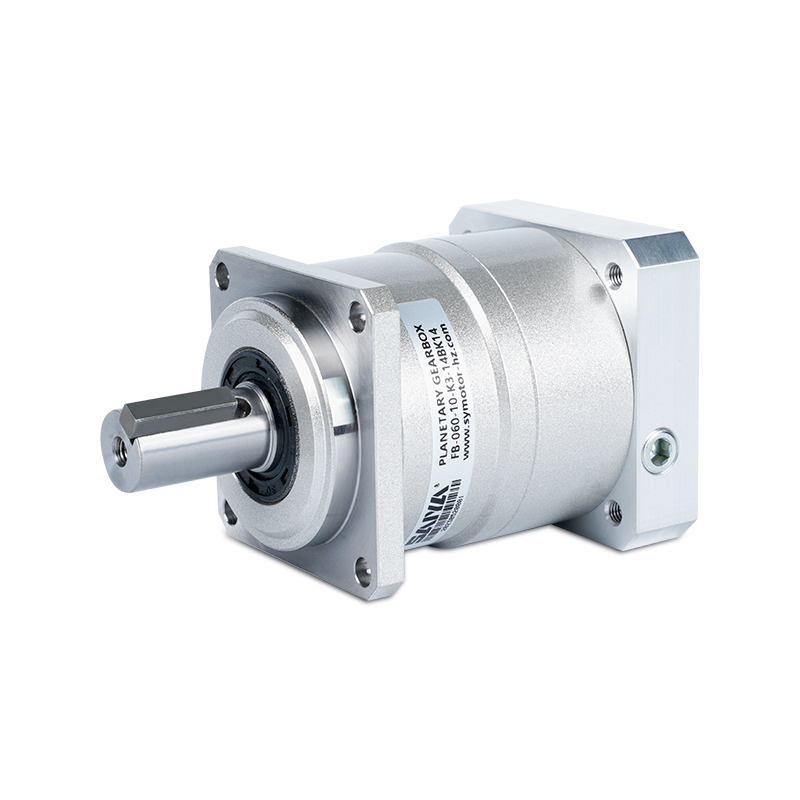

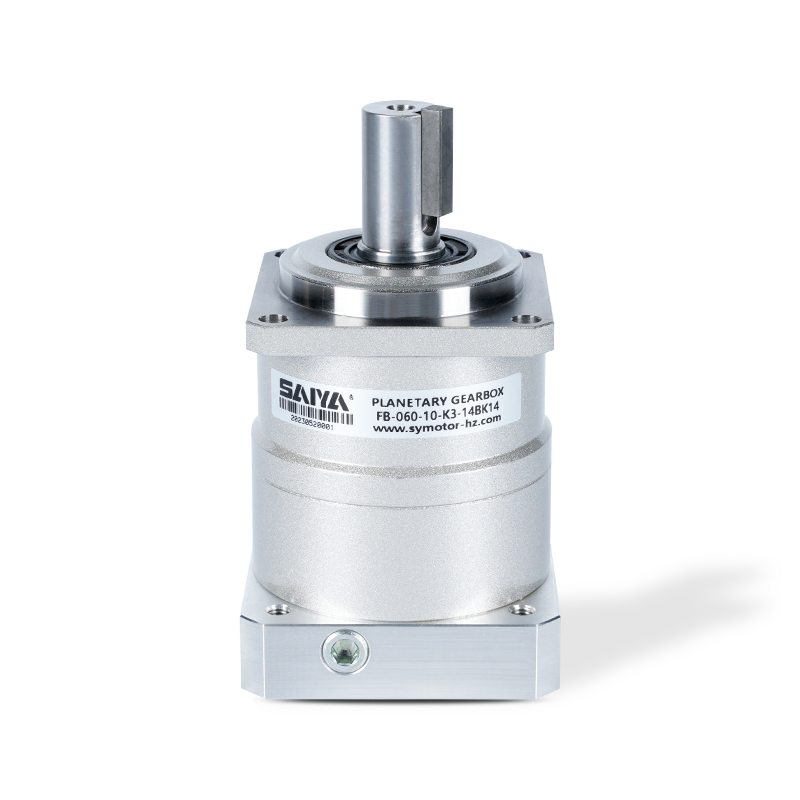

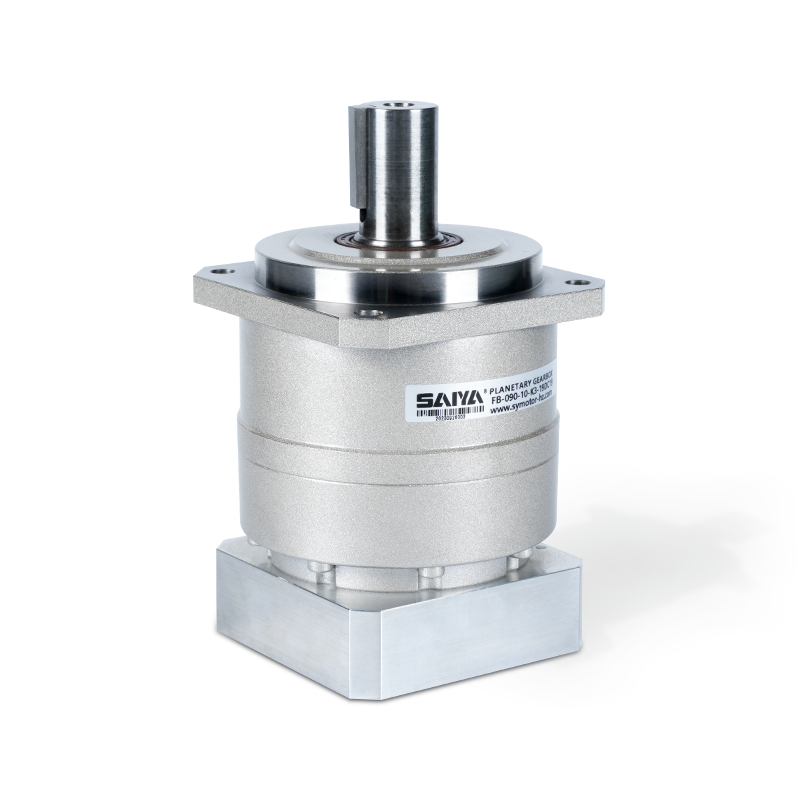

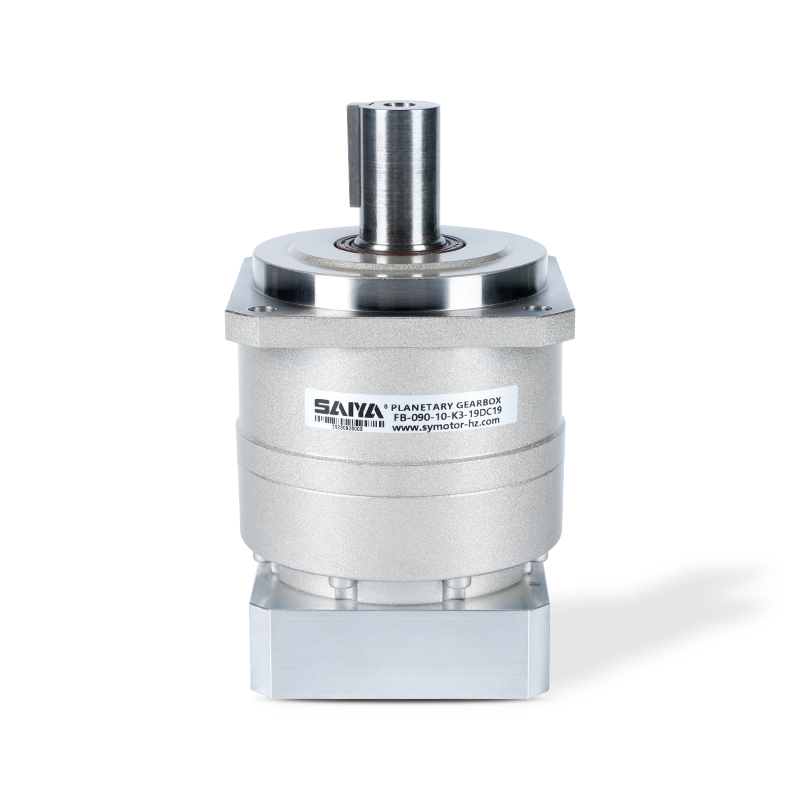

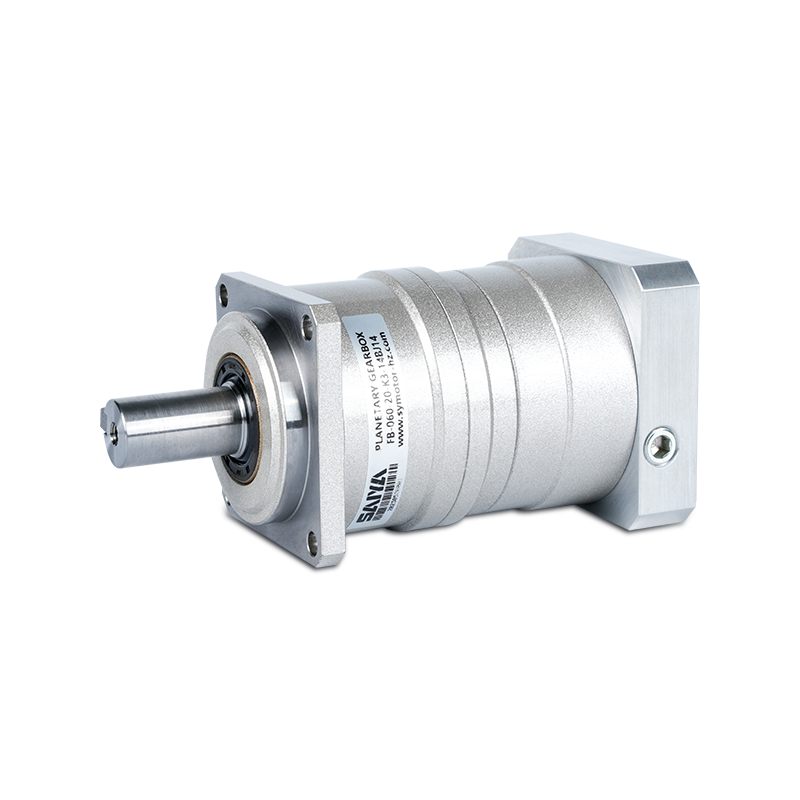

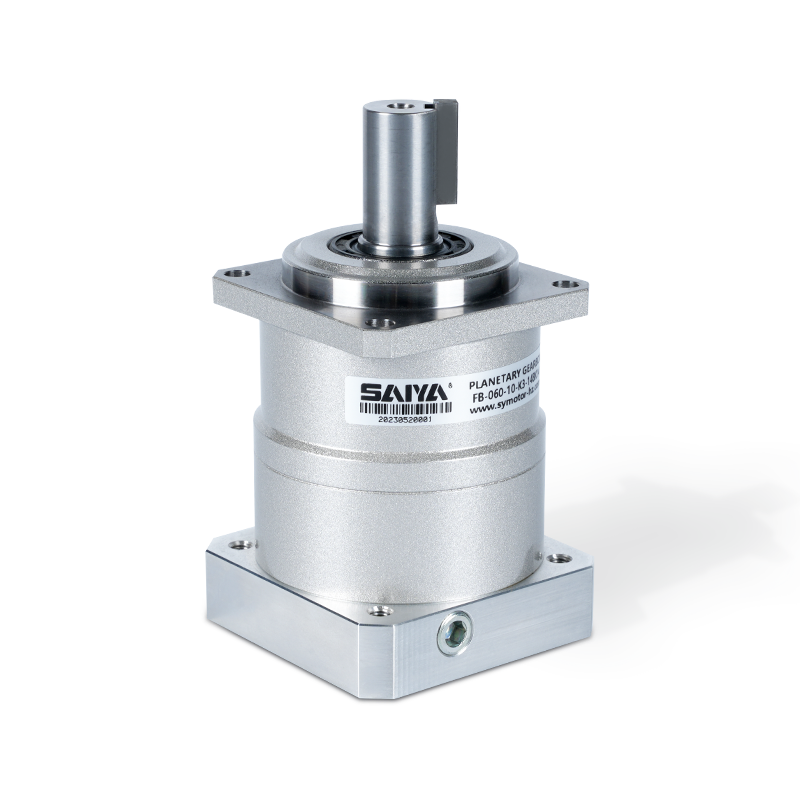

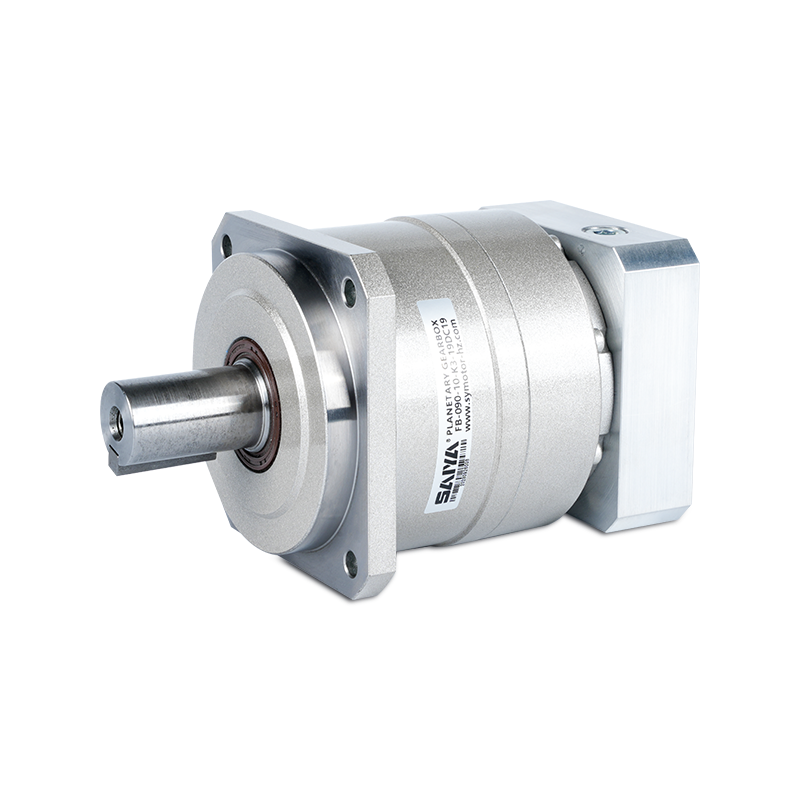

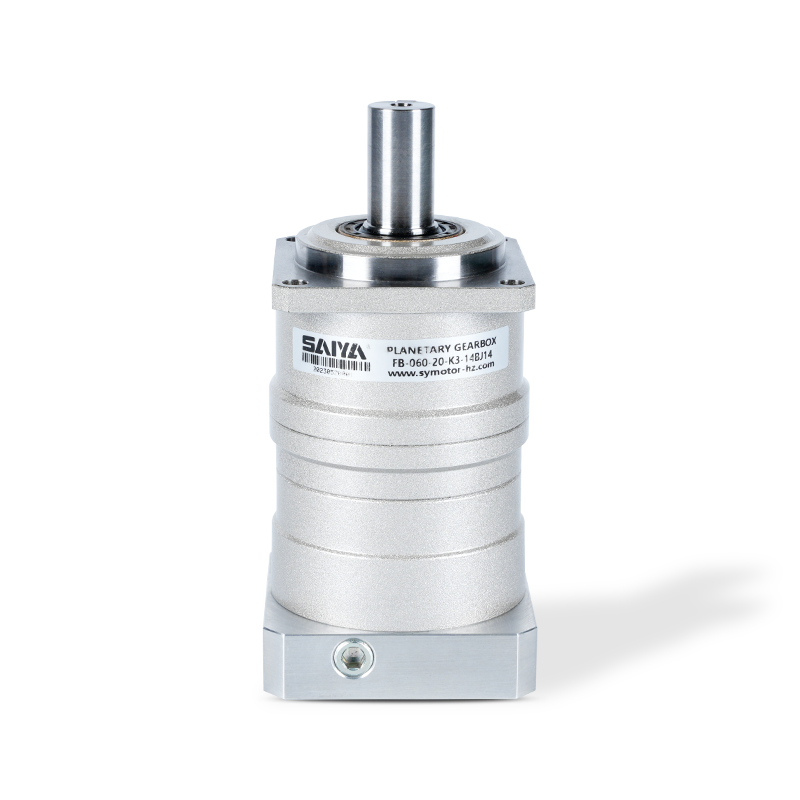

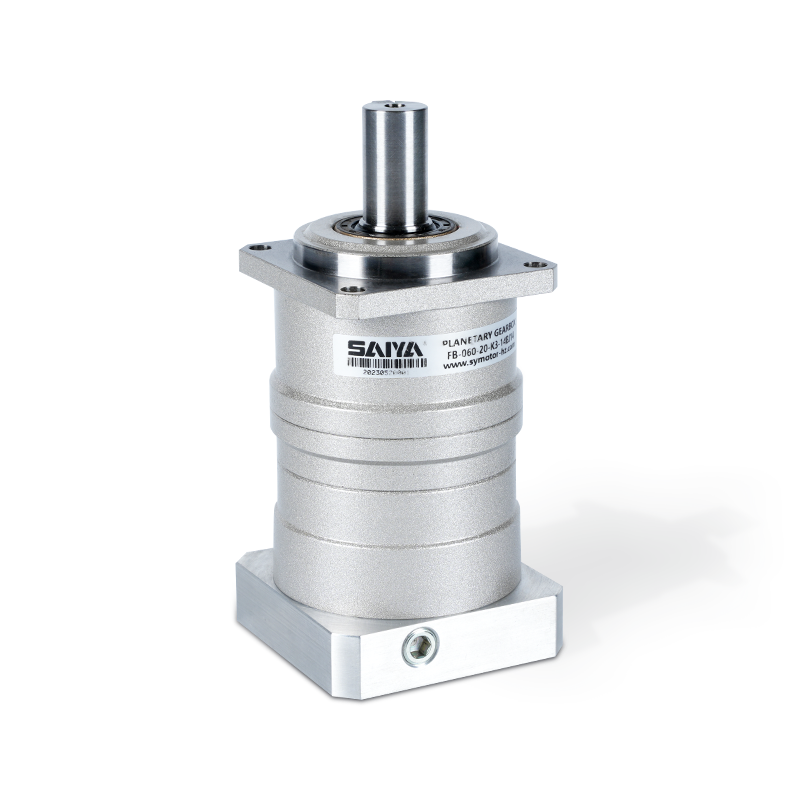

FB Series 60 90 115 142 180 220 Helical Planetary Gearbox

FB Helical Gear Series/Square Flange Output/Helical Gear/Reduction Ratio: 3-100

Returnera: 3-5 Arcmin

  • FB Series 60 90 115 142 180 220 Helical Planetary Gearbox
  • FB Series 60 90 115 142 180 220 Helical Planetary Gearbox
  • FB Series 60 90 115 142 180 220 Helical Planetary Gearbox
  • FB Series 60 90 115 142 180 220 Helical Planetary Gearbox
  • FB Series 60 90 115 142 180 220 Helical Planetary Gearbox
  • FB Series 60 90 115 142 180 220 Helical Planetary Gearbox
  • FB Series 60 90 115 142 180 220 Helical Planetary Gearbox
  • FB Series 60 90 115 142 180 220 Helical Planetary Gearbox
  • FB Series 60 90 115 142 180 220 Helical Planetary Gearbox
FÖREGÅENDE   |   Ingen nästa artikel

+ Kontakta oss + Katalognedladdning Produktvideo

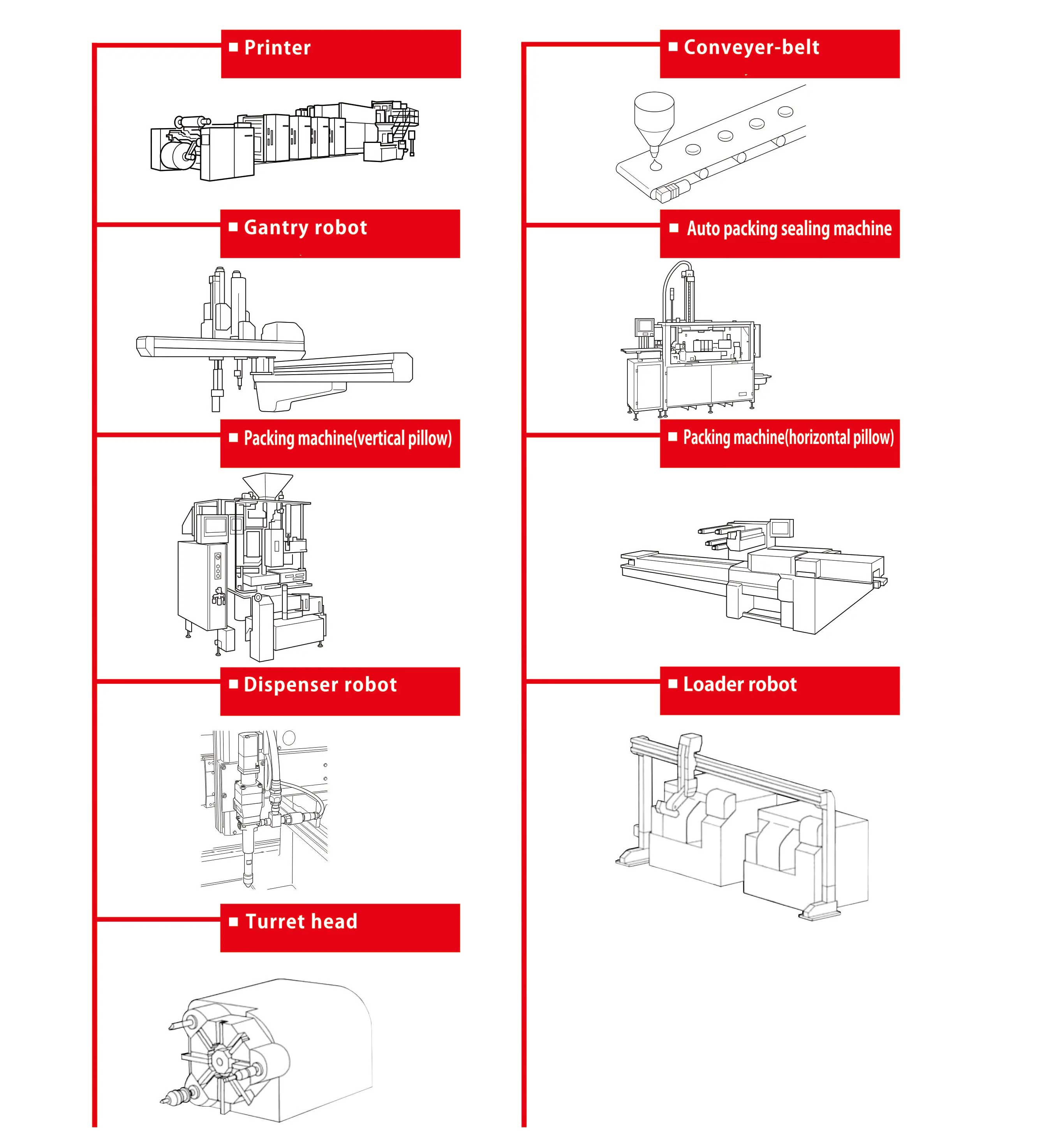

ANSÖKAN OMRÅDE
Vi är ett högteknologiskt företag som är inriktat på produktion och försäljning av AC-växelmotorer, små reduktionsmotorer, servospecifika planetreduktionsväxlar, borstlösa och borstlösa DC-motorer och andra produkter.

  • Logistiksortering

  • Automatiserade robotar

  • laserskärning

  • Åtkomstkontrollport

  • Fotovoltaisk kraftverk

  • Medicinsk utrustning

  • Agv

Produktbeskrivning

FB -serien med växellådor, känd för deras precision och tillförlitlighet, erbjuder ett brett utbud av alternativ som passar olika industriella applikationer. Med en design fokuserad på effektivitet och prestanda är dessa växellådor utrustade med spiralformade växlar som säkerställer smidig drift och minimala ljudnivåer.

FB -serien har en fyrkantig flänsutgångskonfiguration för att ge sömlös integration i olika maskininställningar. Införandet av spiralformade växlar i dessa växellådor förbättrar vridmomentöverföringen samtidigt som den minskar motreaktionen, vilket resulterar i kraftöverföring och förbättrad kontroll över hastighetsreglering.

Ett av de anmärkningsvärda attributen för FB-serien är dess mångsidiga utbud av växelförhållanden, varierar från 3-100K. Detta breda urval gör det möjligt för användare att skräddarsy växellådan efter deras specifika behov, oavsett om det innebär höghastighetsapplikationer eller krävande vridmomentkrav. Dessutom erbjuder växellådan ett exakt återfall av 3-5 arcminutes, vilket säkerställer korrekt positionering och minimal spel under drift.

Oavsett om det används i robotik, automatisering eller någon annan industriell miljö där precision och tillförlitlighet är av största vikt, står FB -serien med växellådor som en pålitlig lösning. Dess robusta konstruktion, i kombination med avancerad växellåda, säkerställer långsiktig prestanda och effektivitet, vilket gör det till ett föredraget val för ingenjörer och tillverkare över hela världen.

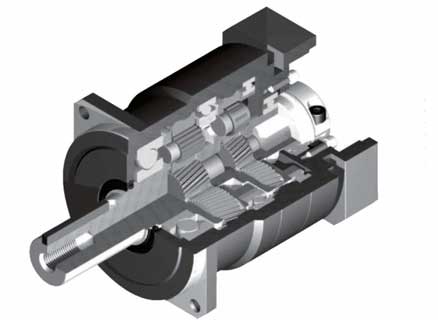

Tyst operation

Heliska växlar bidrar till att minska vibrationer och buller.

Högprecision

Standardåterfall är 5 båge-min, idealisk för precisionskontroll.

Hög styvhet och vridmoment

Hög styvhet och högt vridmoment uppnåddes med okagerade nålrullager.

Adapterbushing-anslutning

Kan fästas på vilken motor som helst över hela världen.

Inget fettläckage

Perfekt lösning med hjälp av antiseparationsfett med hög viskositet.

Underhållsfri

Inget behov av att ersätta fettet under enhetens livslängd kan fästas i någon position.

FB-042 ※ 1 ※ 2 ※ 3 ※ 4 ※ 5 ※ 6 ※ 7
Ram
storlek 		Etapp Förhållande Nominell
moment 		Maximal
moment 		Nödstoppmoment Nominell
ingångshastighet 		Maximal
ingångshastighet 		Tillåten
radiell belastning 		Tillåten
axiell belastning
[Nm] [Nm] [Nm] [rpm] [rpm] [N] [N]
42 1 singel 3 6 12 30 4000 8000 240 270
4 9 18 35 4000 8000 270 300
5 9 18 35 4000 8000 290 330
6 9 18 35 4000 8000 310 360
7 9 18 35 4000 8000 320 380
8 9 18 35 4000 8000 340 410
9 6 12 30 4000 8000 350 430
10 6 12 30 4000 8000 360 450
2 dubbel 15 6 12 30 4000 8000 410 540
16 9 18 35 4000 8000 420 550
20 9 18 35 4000 8000 460 610
25 9 18 35 4000 8000 490 640
28 9 18 35 4000 8000 510 640
30 6 12 30 4000 8000 520 640
35 9 18 35 4000 8000 550 640
40 9 18 35 4000 8000 570 640
45 6 12 30 4000 8000 600 640
50 9 18 35 4000 8000 620 640
60 9 18 35 4000 8000 660 640
70 9 18 35 4000 8000 690 640
80 9 18 35 4000 8000 710 640
90 6 12 30 4000 8000 710 640
100 6 12 30 4000 8000 710 640

※ 8 ※ 9 ※ 10
Ram storlek Etapp Förhållande Maximal radiell ladda Maximal axial ladda Vikt Ögonblick av tröghet (≤φ8) Ögonblick av tröghet (≤φ14)
[N] [N] [kg] [KGCM²] [KGCM²]
42 1 Enda 3 710 640 0.6 0.053 0.17
4 710 640 0.041 0.16
5 710 640 0.036 0.15
6 710 640 0.034 0.15
7 710 640 0.032 0.15
8 710 640 0.031 0.15
9 710 640 0.031 0.15
10 710 640 0.03 0.15
2
Dubbel 		15 710 640 0.7 0.035 -
16 710 640 0.038 一
20 710 640 0.034 -
25 710 640 0.034 -
28 710 640 0.038 一
30 710 640 0.03 一
35 710 640 0.034 -
40 710 640 0.03 一
45 710 640 0.034 一
50 710 640 0.03 -
60 710 640 0.03 -
70 710 640 0.03 -
80 710 640 0.03 一
90 710 640 0.03 一
100 710 640 0.03 -

1. Med nominell ingångshastighet är livslängden 20 000 timmar.

2. Det maximala vridmomentet vid start och stopp.

3. Det maximala vridmomentet när det får chock (upp till 1.000 gånger).

4. Den maximala genomsnittliga ingångshastigheten.

5. Den maximala tillfälliga ingångshastigheten.

6. Med denna belastning och nominella ingångshastighet är livslängden 20 000 timmar. (Appliceras på utgångsaxeln, vid axiell belastning 0)

7. Med denna belastning och nominella ingångshastighet är livslängden 20 000 timmar. (Appliceras på utgångssidan. At radiell belastning 0)

8. Den maximala radiella belastningen som reduceraren kan acceptera.

9. Den maximala axiella belastningen som reduceraren kan acceptera.

10. Vikten kan variera något modell till läge.

FB-060 ※ 1 ※ 2 ※ 3 ※ 4 ※ 5 ※ 6 ※ 7
Ram
storlek 		Etapp Förhållande Nominell
produktion vridmoment 		Maximal
produktion vridmoment 		Nödsituation
stopp vridmoment 		Nominell
input hastighet 		Maximal
input hastighet 		Tillåten
radiell ladda 		Tillåten
axiell belastning
[Nm] [Nm] [Nm] [rpm] [rpm] [N] [N]
060 1
Enda 		3 18 35 80 3000 6000 430 310
4 27 50 100 3000 6000 470 360
5 27 50 100 3000 6000 510 390
6 27 50 100 3000 6000 540 430
7 27 50 100 3000 6000 570 460
8 27 50 100 3000 6000 600 480
9 18 35 80 3000 6000 620 510
10 18 35 80 3000 6000 640 530
2
Dubbel 		15 18 35 80 3000 6000 740 630
16 27 50 100 3000 6000 750 650
20 27 50 100 3000 6000 810 720
25 27 50 100 3000 6000 870 790
28 27 50 100 3000 6000 910 830
30 18 35 80 3000 6000 930 860
35 27 50 100 3000 6000 980 920
40 27 50 100 3000 6000 1000 970
45 18 35 80 3000 6000 1100 1000
50 27 50 100 3000 6000 1100 1100
60 27 50 100 3000 6000 1200 1100
70 27 50 100 3000 6000 1200 1100
80 27 50 100 3000 6000 1200 1100
90 18 35 80 3000 6000 1200 1100
100 18 35 80 3000 6000 1200 1100
FB-060 ※ 8 ※ 9 ※ 10
Ram
storlek 		Etapp Förhållande Maximal
radiell belastning 		Maximal
axiell belastning 		Vikt Ögonblick
av tröghet
(≤φ8) 		Ögonblick
av tröghet
(≤φ14) 		Ögonblick
tröghet
(≤φ19)
[N] [N] [kg] [KGCM²] [KGCM²] [KGCM²]
060 1
Enda 		3 1200 1100 1.4 0.14 0.22 0.43
4 1200 1100 0.095 0.17 0.38
5 1200 1100 0.077 0.16 0.36
6 1200 1100 0.068 0.15 0.36
7 1200 1100 0.062 0.14 0.35
8 1200 1100 0.059 0.14 0.35
9 1200 1100 0.057 0.14 0.34
10 1200 1100 0.056 0.14 0.34
2
Dubbel 		15 1200 1100 1.6 0.055 0.14
16 1200 1100 0.057 0.14
20 1200 1100 0.054 0.13 一
25 1200 1100 0.053 0.13 一
28 1200 1100 0.055 0.14 一
30 1200 1100 0.049 0.13 -
35 1200 1100 0.053 0.13
40 1200 1100 0.049 0.13
45 1200 1100 0.053 0.13
50 1200 1100 0.049 0.13
60 1200 1100 0.049 0.13
70 1200 1100 0.049 0.13 一
80 1200 1100 0.049 0.13 一
90 1200 1100 0.049 0.13 一
100 1200 1100 0.049 0.13 一

1. Med nominell ingångshastighet är livslängden 20 000 timmar.

2. Det maximala vridmomentet vid start och stopp.

3. Det maximala vridmomentet när det får chock (upp till 1.000 gånger).

4. Den maximala genomsnittliga ingångshastigheten.

5. Den maximala tillfälliga ingångshastigheten.

6. Med denna belastning och nominella ingångshastighet är livslängden 20 000 timmar. (Appliceras på utgångsaxeln, vid axiell belastning 0)

7. Med denna belastning och nominella ingångshastighet är livslängden 20 000 timmar. (Appliceras på utgångssidan. At radiell belastning 0)

8. Den maximala radiella belastningen som reduceraren kan acceptera.

9. Den maximala axiella belastningen som reduceraren kan acceptera.

10. Vikten kan variera något från modell till läge.

FB-090 ※ 1 ※ 2 ※ 3 ※ 4 ※ 5 ※ 6 ※ 7
Ram
storlek 		Etapp Förhållande Nominell
produktion vridmoment 		Maximal
produktion vridmoment 		Nödsituation
stopp vridmoment 		Nominell
input hastighet 		Maximal
input hastighet 		Tillåten
radiell ladda 		Tillåten
axial ladda
[Nm] [Nm] [Nm] [rpm] [rpm] [N] [N]
090 1
Enda 		3 50 80 200 3000 6000 810 930
4 75 125 250 3000 6000 890 1100
5 75 125 250 3000 6000 960 1200
6 75 125 250 3000 6000 1000 1300
7 75 125 250 3000 6000 1100 1300
8 75 125 250 3000 6000 1100 1400
9 50 80 200 3000 6000 1200 1500
10 50 80 200 3000 6000 1200 1600
2
Dubbel 		15 50 80 200 3000 6000 1400 1900
16 75 125 250 3000 6000 1400 1900
20 75 125 250 3000 6000 1500 2100
25 75 125 250 3000 6000 1600 2200
28 75 125 250 3000 6000 1700 2200
30 50 80 200 3000 6000 1700 2200
35 75 125 250 3000 6000 1800 2200
40 75 125 250 3000 6000 1900 2200
45 50 80 200 3000 6000 2000 2200
50 75 125 250 3000 6000 2100 2200
60 75 125 250 3000 6000 2200 2200
70 75 125 250 3000 6000 2300 2200
80 75 125 250 3000 6000 2400 2200
90 50 80 200 3000 6000 2400 2200
100 50 80 200 3000 6000 2400 2200

FB-090 ※ 8 ※ 9 ※ 10
Ram
storlek 		Etapp Förhållande Maximal
radiell ladda 		Maximal
axial ladda 		Vikt Ögonblick
av tröghet
(≤φ8) 		Ögonblick
av tröghet
(≤φ14) 		Ögonblick
tröghet
(≤φ19) 		Ögonblick
tröghet
(≤φ28)
[N] [N] [kg] [KGCM² ] [KGCM²] [KGCM²] [KGCM²]
090 1
Enda 		3 2400 2200 3.7 一 0.72 1.2 3.2
4 2400 2200 一 0.49 0.95 3.0
5 2400 2200 0.40 0.86 2.9
6 2400 2200 一 0.36 0.82 2.8
7 2400 2200 一 0.32 0.79 2.8
8 2400 2200 一 0.31 0.77 2.8
9 2400 2200 一 0.29 0.76 2.8
10 2400 2200 0.29 0.75 2.8
2
Dubbel 		15 2400 2200 4.2 0.13 0.28 0.72 一
16 2400 2200 0.15 0.30 0.74
20 2400 2200 0.13 0.28 0.72 一
25 2400 2200 0.12 0.28 0.71 一
28 2400 2200 0.14 0.29 0.73
30 2400 2200 0.10 0.25 0.70
35 2400 2200 0.12 0.27 0.71 一
40 2400 2200 0.099 0.25 0.70
45 2400 2200 0.12 0.27 0.71
50 2400 2200 0.098 0.25 0.69
60 2400 2200 0.098 0.25 0.69 一
70 2400 2200 0.097 0.25 0.69 一
80 2400 2200 0.097 0.25 0.69 -
90 2400 2200 0.097 0.25 0.69 一
100 2400 2200 0.097 0.25 0.69 -

1. Med nominell ingångshastighet är livslängden 20 000 timmar.

2. Det maximala vridmomentet vid start och stopp.

3. Det maximala vridmomentet när det får chock (upp till 1.000 gånger).

4. Den maximala genomsnittliga ingångshastigheten.

5. Den maximala tillfälliga ingångshastigheten.

6. Med denna belastning och nominella ingångshastighet är livslängden 20 000 timmar. (Appliceras på utgångsaxeln, vid axiell belastning 0)

7. Med denna belastning och nominella ingångshastighet är livslängden 20 000 timmar. (Appliceras på utgångssidan. At radiell belastning 0)

8. Den maximala radiella belastningen som reduceraren kan acceptera.

9. Den maximala axiella belastningen som reduceraren kan acceptera.

10. Vikten kan variera något från modell till läge.

FB-115 ※ 1 ※ 2 ※ 3 ※ 4 ※ 5 ※ 6 ※ 7
Ram
storlek 		Etapp Förhållande Nominell
produktion vridmoment 		Maximal
moment 		Nödsituation
stopp vridmoment 		Nominell
input hastighet 		Maximal
input hastighet 		Tillåten
radiell ladda 		Tillåten
axial ladda
[Nm] [Nm] [Nm] [rpm] [ rpm] [N] [N]
115 1
Enda 		3 120 225 500 3000 6000 1300 1500
4 120 330 625 3000 6000 1500 1700
5 180 330 625 3000 6000 1600 1900
6 180 330 625 3000 6000 1700 2000
7 180 330 625 3000 6000 1800 2100
8 180 330 625 3000 6000 1900 2300
9 120 225 500 3000 6000 1900 2400
10 120 225 500 3000 6000 2000 2500
2
Dubbel 		15 120 225 500 3000 6000 2300 3000
16 180 330 625 3000 6000 2300 3100
20 180 330 625 3000 6000 2500 3400
25 180 330 625 3000 6000 2700 3700
28 180 330 625 3000 6000 2800 3900
30 120 225 500 3000 6000 2900 3900
35 180 330 625 3000 6000 3000 3900
40 180 330 625 3000 6000 3200 3900
45 120 225 500 3000 6000 3300 3900
50 180 330 625 3000 6000 3400 3900
60 180 330 625 3000 6000 3600 3900
70 180 330 625 3000 6000 3800 3900
80 180 330 625 3000 6000 4000 3900
90 120 225 500 3000 6000 4200 3900
100 120 225 500 3000 6000 4300 3900

FB-115 ※ 8 ※ 9 ※ 10
Ram
storlek 		Etapp Förhållande Maximal
radiell belastning 		Maximal
axial ladda 		Vikt Ögonblick
tröghet
(≤φ14) 		Ögonblick
tröghet
(≤φ19) 		Ögonblick
tröghet
(≤φ28) 		Ögonblick
tröghet
(≤φ38)
[N] [N] [kg] [KGCM²] [KGCM² ] [KGCM² ] [KGCM² ]
115 1
Enda 		3 4300 3900 8 - 3.3 5.3 13
4 4300 3900 - 2.0 4.1 12
5 4300 3900 - 1.6 3.6 11
6 4300 3900 - 1.3 3.3 11
7 4300 3900 - 1.1 3.2 11
8 4300 3900 - 1.0 3.1 11
9 4300 3900 - 0.98 3.0 11
10 4300 3900 0.95 3.0 11
2
Dubbel 		15 4300 3900 8.9 0.43 0.86 2.8 一
16 4300 3900 0.48 0.92 2.9
20 4300 3900 0.40 0.83 2.8 一
25 4300 3900 0.38 0.82 2.8 一
28 4300 3900 0.44 0.88 2.8 一
30 4300 3900 0.29 0.74 2.7 一
35 4300 3900 0.37 0.81 2.7
40 4300 3900 0.28 0.73 2.7 一
45 4300 3900 0.37 0.80 2.7
50 4300 3900 0.28 0.73 2.7 一
60 4300 3900 0.28 0.73 2.7 一
70 4300 3900 0.28 0.73 2.7 一
80 4300 3900 0.28 0.73 2.7 一
90 4300 3900 0.27 0.73 2.7 一
100 4300 3900 0.27 0.73 2.7 -

1. Med nominell ingångshastighet är livslängden 20 000 timmar.

2. Det maximala vridmomentet vid start och stopp.

3. Det maximala vridmomentet när det får chock (upp till 1.000 gånger).

4. Den maximala genomsnittliga ingångshastigheten.

5. Den maximala tillfälliga ingångshastigheten.

6. Med denna belastning och nominella ingångshastighet är livslängden 20 000 timmar. (Appliceras på utgångsaxeln, vid axiell belastning 0)

7. Med denna belastning och nominella ingångshastighet är livslängden 20 000 timmar. (Appliceras på utgångssidan. At radiell belastning 0)

8. Den maximala radiella belastningen som reduceraren kan acceptera.

9. Den maximala axiella belastningen som reduceraren kan acceptera.

10. Vikten kan variera något från modell till läge.

FB-140 ※ 1 ※ 2 ※ 3 ※ 4 ※ 5 ※ 6 ※ 7
Ram
storlek 		Etapp Förhållande Nominell
produktion vridmoment 		Maximal
produktion vridmoment 		Nödsituation
stopp vridmoment 		Nominell
input hastighet 		Maximal
input hastighet 		Tillåten
radiell belastning 		Tillåten
axiell belastning
[Nm] [Nm] [Nm] [rpm] [rpm] [N] [N]
140 1
Enda 		3 240 470 1000 2000 4000 3200 2400
4 240 700 1250 2000 4000 3500 2700
5 360 700 1250 2000 4000 3800 3000
6 360 700 1250 2000 4000 4000 3300
7 360 700 1250 2000 4000 4200 3500
8 360 700 1250 2000 4000 4400 3700
9 240 470 1000 2000 4000 4600 3900
10 240 470 1000 2000 4000 4700 4100
2
Dubbel 		15 240 470 1000 2000 4000 5400 4900
16 360 700 1250 2000 4000 5500 5000
20 360 700 1250 2000 4000 6000 5500
25 360 700 1250 2000 4000 6400 6100
28 360 700 1250 2000 4000 6700 6400
30 240 470 1000 2000 4000 6800 6600
35 360 700 1250 2000 4000 7200 7000
40 360 700 1250 2000 4000 7500 7500
45 240 470 1000 2000 4000 7800 7900
50 360 700 1250 2000 4000 8100 8200
60 360 700 1250 2000 4000 8600 8200
70 360 700 1250 2000 4000 9100 8200
80 360 700 1250 2000 4000 9100 8200
90 240 470 1000 2000 4000 9100 8200
100 240 470 1000 2000 4000 9100 8200

FB-140 ※ 8 ※ 9 ※ 10
Ram
storlek 		Etapp Förhållande Maximal
radiell ladda 		Maximal
axial ladda 		Vikt Ögonblick
tröghet
(≤φ19) 		Ögonblick
tröghet
(≤φ28) 		Ögonblick
tröghet
(≤φ38) 		Ögonblick
tröghet
(≤φ48)
[N] [N] [kg] [KGCM² [KGCM²] [KGCM² [KGCM²]
140 1
Enda 		3 9100 8200 16 一 12 20 42
4 9100 8200 一 7.5 15 37
5 9100 8200 5.8 14 36
6 9100 8200 4.9 13 35
7 9100 8200 一 4.1 12 34
8 9100 8200 一 3.8 12 34
9 9100 8200 一 3.6 11 34
10 9100 8200 3.5 11 34
2
Dubbel 		15 9100 8200 17 1.3 3.2 11
16 9100 8200 1.5 3.5 11 一
20 9100 8200 1.2 3.1 11 一
25 9100 8200 1.1 3.1 11 一
28 9100 8200 1.4 3.3 11 一
30 9100 8200 0.85 2.8 10 一
35 9100 8200 1.1 3.1 11 一
40 9100 8200 0.83 2.8 10 一
45 9100 8200 1.1 3.0 11 一
50 9100 8200 0.81 2.8 10
60 9100 8200 0.81 2.8 10 一
70 9100 8200 0.80 2.8 10 -
80 9100 8200 0.80 2.8 10 -
90 9100 8200 0.80 2.8 10 一
100 9100 8200 0.80 2.8 10 一

1. Med nominell ingångshastighet är livslängden 20 000 timmar.

2. Det maximala vridmomentet vid start och stopp.

3. Det maximala vridmomentet när det får chock (upp till 1.000 gånger).

4. Den maximala genomsnittliga ingångshastigheten.

5. Den maximala tillfälliga ingångshastigheten.

6. Med denna belastning och nominella ingångshastighet är livslängden 20 000 timmar. (Appliceras på utgångsaxeln, vid axiell belastning 0)

7. Med denna belastning och nominella ingångshastighet är livslängden 20 000 timmar. (Appliceras på utgångssidan. At radiell belastning 0)

8. Den maximala radiella belastningen som reduceraren kan acceptera.

9. Den maximala axiella belastningen som reduceraren kan acceptera.

10. Vikten kan variera något från modell till läge.

FB-180 ※ 1 ※ 2 ※ 3 ※ 4 ※ 5 ※ 6 ※ 7
Ram
storlek 		Etapp Förhållande Nominell
moment 		Maximal
moment 		Nödsituation
stopp vridmoment 		Nominell
input hastighet 		Maximal
input hastighet 		Tillåten
radiell ladda 		Tillåten
axiell belastning
[Nm] [Nm] [Nm] [rpm] [rpm] [N] [N]
180 1
Enda 		3 500 970 2200 1500 3000 5600 4300
4 750 1400 2750 1500 3000 6200 4900
5 750 1400 2750 1500 3000 6700 5400
6 750 1400 2750 1500 3000 7100 5800
7 750 1400 2750 1500 3000 7400 6300
8 750 1400 2750 1500 3000 7800 6600
9 500 970 2200 1500 3000 8100 7000
10 500 970 2200 1500 3000 8400 7300
2
Dubbel 		15 500 970 2200 1500 3000 9600 8700
16 750 1400 2750 1500 3000 9800 8900
20 750 1400 2750 1500 3000 11000 9900
25 750 1400 2750 1500 3000 11000 11000
28 750 1400 2750 1500 3000 12000 11000
30 500 970 2200 1500 3000 12000 12000
35 750 1400 2750 1500 3000 13000 13000
40 750 1400 2750 1500 3000 13000 13000
45 500 970 2200 1500 3000 14000 14000
50 750 1400 2750 1500 3000 14000 14000
60 750 1400 2750 1500 3000 15000 14000
70 750 1400 2750 1500 3000 15000 14000
80 750 1400 2750 1500 3000 15000 14000
90 500 970 2200 1500 3000 15000 14000
100 500 970 2200 1500 3000 15000 14000

FB-180 ※ 8 ※ 9 ※ 10
Ram
storlek 		Etapp Förhållande Maximal
radiell ladda 		Maximal
axial ladda 		Vikt Ögonblick
tröghet
(≤φ28) 		Ögonblick
tröghet
(≤φ38) 		Ögonblick
tröghet
(≤φ48) 		Ögonblick
tröghet
(≤φ65)
[N] [ N] [kg] [KGCM²] [KGCM² ] [KGCM² ] [KGCM² ]
180 1
Enda 		3 15000 14000 36 一 44 66 130
4 15000 14000 一 28 50 110
5 15000 14000 一 22 44 100
6 15000 14000 一 18 41 100
7 15000 14000 一 16 38 99
8 15000 14000 一 15 37 97
9 15000 14000 一 14 36 97
10 15000 14000 14 36 96
2
Dubbel 		15 15000 14000 37 4.7 12 34
16 15000 14000 5.4 13 35
20 15000 14000 4.4 12 34 -
25 15000 14000 4.2 12 34 一
28 15000 14000 4.9 13 35
30 15000 14000 3.2 11 33 一
35 15000 14000 4.1 12 34
40 15000 14000 3.2 11 33
45 15000 14000 4.0 12 34
50 15000 14000 3.1 11 33
60 15000 14000 3.1 11 33 一
70 15000 14000 3.1 11 33 一
80 15000 14000 3.1 11 33 一
90 15000 14000 3.1 11 33 一
100 15000 14000 3.1 11 33

1. Med nominell ingångshastighet är livslängden 20 000 timmar.

2. Det maximala vridmomentet vid start och stopp.

3. Det maximala vridmomentet när det får chock (upp till 1.000 gånger).

4. Den maximala genomsnittliga ingångshastigheten.

5. Den maximala tillfälliga ingångshastigheten.

6. Med denna belastning och nominella ingångshastighet är livslängden 20 000 timmar. (Appliceras på utgångsaxeln, vid axiell belastning 0)

7. Med denna belastning och nominella ingångshastighet är livslängden 20 000 timmar. (Appliceras på utgångssidan. At radiell belastning 0)

8. Den maximala radiella belastningen som reduceraren kan acceptera.

9. Den maximala axiella belastningen som reduceraren kan acceptera.

10. Vikten kan variera något från modell till läge.

FB-220 ※ 1 ※ 2 ※ 3 ※ 4 ※ 5 ※ 6 ※ 7
Ram
storlek 		Etapp Förhållande Nominell
produktion vridmoment 		Maximal
produktion vridmoment 		Nödsituation
stopp vridmoment 		Nominell
input hastighet 		Maximal
input hastighet 		Tillåten
radiell ladda 		Tillåten
axial ladda
[Nm] [Nm] [Nm] [rpm] [rpm] [N] [N]
220 1
Enda 		3 1000 1600 4000 1000 2000 5800 6400
4 1500 2300 5000 1000 2000 6400 7200
5 1500 2300 5000 1000 2000 6900 7900
6 1500 2300 5000 1000 2000 7300 8600
7 1500 2300 5000 1000 2000 7700 9200
8 1500 2200 5000 1000 2000 8000 9700
9 1000 1900 4000 1000 2000 8400 10000
10 1000 1600 4000 1000 2000 8700 11000
2
Dubbel 		15 1000 1600 4000 1000 2000 9900 13000
16 1500 2300 5000 1000 2000 10000 13000
20 1500 2300 5000 1000 2000 11000 14000
25 1500 2300 5000 1000 2000 12000 14000
28 1500 2300 5000 1000 2000 12000 14000
30 1000 1600 4000 1000 2000 13000 14000
35 1500 2300 5000 1000 2000 13000 14000
40 1500 2300 5000 1000 2000 14000 14000
45 1000 1300 4000 1000 2000 14000 14000
50 1500 2300 5000 1000 2000 15000 14000
60 1500 2300 5000 1000 2000 15000 14000
70 1500 2300 5000 1000 2000 15000 14000
80 1500 1800 5000 1000 2000 15000 14000
90 1000 1300 4000 1000 2000 15000 14000
100 1000 1200 4000 1000 2000 15000 14000

FB-220 ※ 8 ※ 9 ※ 10
Ram
storlek 		Etapp Förhållande Maximal
radiell belastning 		Maximal
axial ladda 		Vikt Ögonblick
av tröghet
(≤φ38) 		Ögonblick
av tröghet
(≤φ48) 		Ögonblick
tröghet
(≤φ65)
[N] [N] [kg] [KGCM2] [KGCM² ] [KGCM²]
220 1
Enda 		3 15000 14000 53 一 90 150
4 15000 14000 一 62 120
5 15000 14000 一 52 110
6 15000 14000 一 47 110
7 15000 14000 一 42 100
8 15000 14000 40 100
9 15000 14000 一 39 99
10 15000 14000 一 38 98
2
Dubbel 		15 15000 14000 54 14 36
16 15000 14000 16 37
20 15000 14000 14 35
25 15000 14000 14 35 一
28 15000 14000 15 36 一
30 15000 14000 12 34 一
35 15000 14000 13 35
40 15000 14000 12 33 一
45 15000 14000 13 35
50 15000 14000 12 33 一
60 15000 14000 12 33
70 15000 14000 12 33 一
80 15000 14000 12 33 一
90 15000 14000 12 33 一
100 15000 14000 12 33 -

1. Med nominell ingångshastighet är livslängden 20 000 timmar.

2. Det maximala vridmomentet vid start och stopp.

3. Det maximala vridmomentet när det får chock (upp till 1.000 gånger).

4. Den maximala genomsnittliga ingångshastigheten.

5. Den maximala tillfälliga ingångshastigheten.

6. Med denna belastning och nominella ingångshastighet är livslängden 20 000 timmar. (Appliceras på utgångsaxeln, vid axiell belastning 0)

7. Med denna belastning och nominella ingångshastighet är livslängden 20 000 timmar. (Appliceras på utgångssidan. At radiell belastning 0)

8. Den maximala radiella belastningen som reduceraren kan acceptera.

9. Den maximala axiella belastningen som reduceraren kan acceptera.

10. Vikten kan variera något från modell till läge.

+ Förstå detaljerade produktparametrar
Relaterade produkter
AUTORITATIVA INSTITUTIONER
FLERA CERTIFIERINGAR
Zhejiang Saiya Intelligent Manufacturing Co., Ltd.
Kontakta oss
  • Upload

Om oss
Zhejiang Saiya Intelligent Manufacturing Co., Ltd.
Zhejiang Saiya Intelligent Manufacturing Co., Ltd. grundades 2009, med 15 års branscherfarenhet, vilket är ett högteknologiskt företag som specialiserar sig på produktion och försäljning av mikro-AC-växelmotorer, små AC-växelmotorer, borstdrivna DC-växelmotorer, BLDC borstlösa DC-växelmotorer, precisionsplanetväxellåda och motorrullar... etc. Vi är Kina Partihandel FB Series 60 90 115 142 180 220 Helical Planetary Gearbox Leverantörer och OEM/ODM FB Series 60 90 115 142 180 220 Helical Planetary Gearbox Tillverkare, Saiyas motorer och växellådor används i stor utsträckning i industrirobotar, intelligent logistik, nya energimaskiner, AGV-robotar och andra avancerade områden. Dessutom fyller de viktiga roller inom livsmedelsbearbetning, förpackning, textilier, elektronik, medicinsk utrustning och specialmaskiner, och erbjuder kostnadseffektiva och differentierade lösningar för olika industrier. För att förstärka våra fördelar inom differentiering och kostnadseffektivitet har vi vårt eget handelsföretag, Hangzhou Saiya Transmission Equipment Co., LTD, beläget i Hangzhou, Zhejiang, nära hamnarna i Shanghai och Ningbo, för att hantera den inhemska och utländska verksamheten. Kombinerat med både direktförsäljning och distribution säkerställer vi global distribution och kundsupport, vilket ger högkvalitativa ekonomiska och pålitliga lösningar till alla våra kunder.

Företagskultur

Autentisk Pålitlig
Kvalitet sticker naturligt ut.

Kärnvärden: Att utveckla sig själv och ta hand om andra.

Vision:Bli en serviceexpert inom intelligent transmission.

Vårt uppdrag:Tillhandahålla högkvalitativa tjänster och skapa värde för kunderna.

Servicefilosofi:Sträva efter både materiell och andlig lycka för alla anställda och bidra till det mänskliga samhällets framsteg och utveckling.

  • 2009

    Etablering

  • 80+

    Personal

  • 5+

    Produktionslinje
Nybörjare
