Borstade likvida motorer

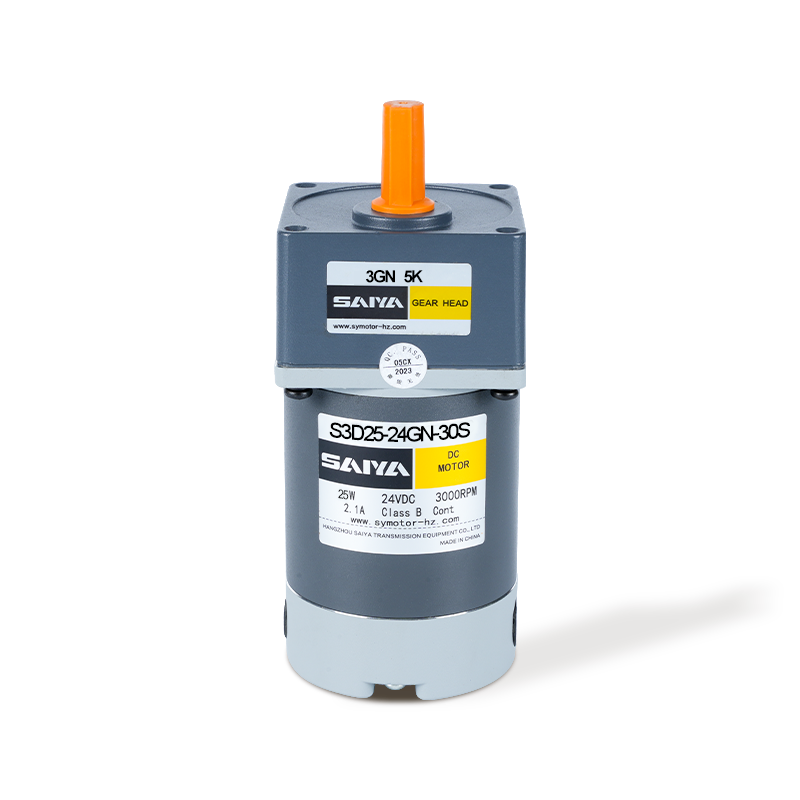

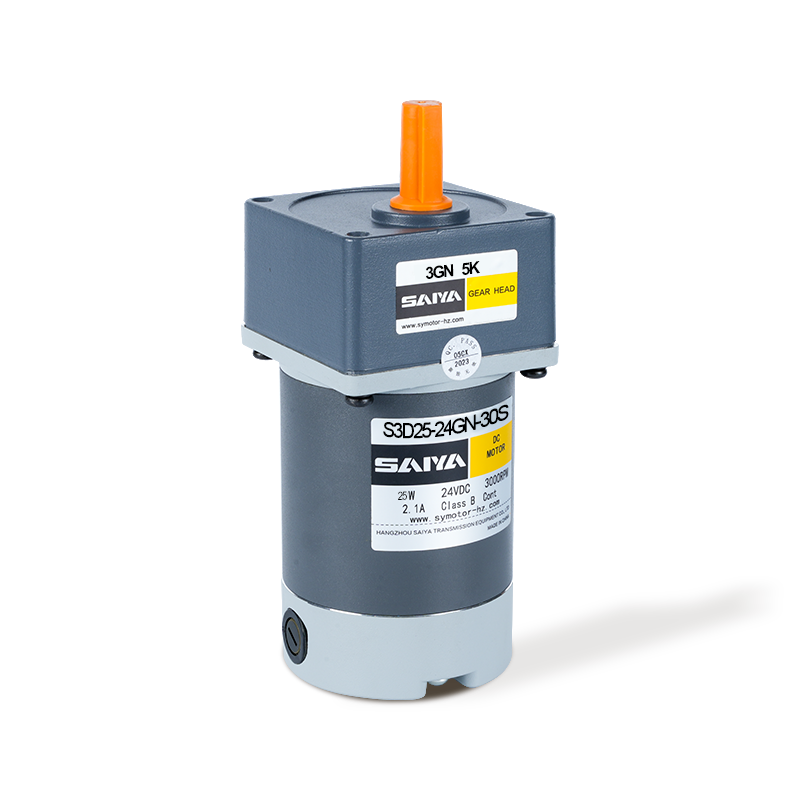

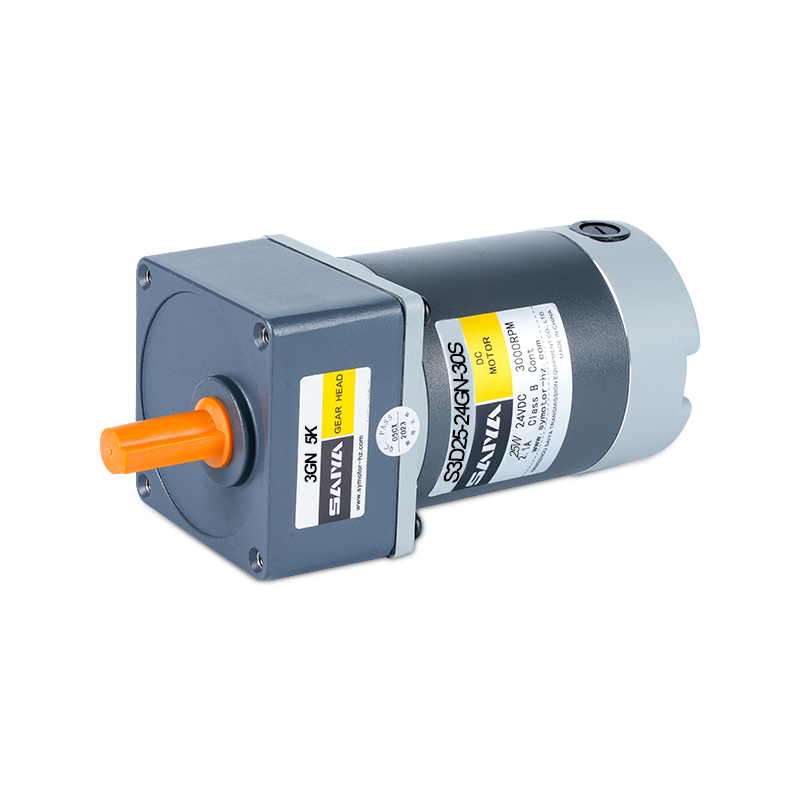

25W Brush DC Gear Motors

Spänningsstorlek: 25W, 70mmx70mm
Driftspänning: 12-90V
Inga lastparametrar: hastighet 3100-3300 rpm
Aktuell använt: 0,3-1,0A
Lastparametrar: rotationshastighet 2700-3000 rpm
Aktuell använt: 0,6-3,5A
Vridmoment: 80-88mn.m

  • 25W Brush DC Gear Motors
  • 25W Brush DC Gear Motors
  • 25W Brush DC Gear Motors
FÖREGÅENDE   |   NÄSTA

+ Kontakta oss + Katalognedladdning Produktvideo
ANSÖKAN OMRÅDE
Vi är ett högteknologiskt företag som är inriktat på produktion och försäljning av AC-växelmotorer, små reduktionsmotorer, servospecifika planetreduktionsväxlar, borstlösa och borstlösa DC-motorer och andra produkter.

  • Logistiksortering

  • Automatiserade robotar

  • laserskärning

  • Åtkomstkontrollport

  • Fotovoltaisk kraftverk

  • Medicinsk utrustning

  • Agv

Produktbeskrivning

25W Brush DC Gear Motor erbjuder hög prestanda och anpassningsbarhet, perfekt för en rad industriella och hobbyistiska applikationer. Med en ramstorlek på 70 mm x 70 mm är denna motor utformad för att passa in i trånga utrymmen utan att kompromissa med ström. Den fungerar på ett brett spänningsområde på 12-90V, vilket ger flexibilitet för olika kraftkällor och styrsystem.

Under förhållanden utan belastning går motorn med en hastighet av 3100-3300 rpm, och drar en ström mellan 0,3-1,0A. När den är under belastning minskar hastigheten något till 2700-3000 rpm, med en motsvarande strömavdrag på 0,6-3,5A. Denna motor levererar ett vridmoment på 80-88 mn.m, vilket säkerställer att den kan hantera krävande uppgifter med lätthet.

25W Brush DC -växelmotorn är idealisk för applikationer som kräver exakt hastighet och vridmomentkontroll. Det är lämpligt för användning i robotik, automatiserade system, små maskiner och andra projekt där tillförlitlighet och prestanda är viktiga. Motorns bredspänning och strömområden förbättrar dess kompatibilitet med olika elektroniska styrenheter och kraftinställningar.

Motorprestandaparametrar

Modell Spänning Driva Parametrar utan belastning Belastningsparametrar Borsta Motorvikt
Hastighet Nuvarande Hastighet Vridmoment Nuvarande
V W r/min En r/min mn.m En H kg
S3D25-12 □ 12 25 3300 1.0
Max. 		3000 80 3.5 2000 1.0
S3DW25-12 □ 12 25 3300 1.0
Max. 		3000 80 3.5 2000 1.0
S3D25-24 □ 24 25 3200 0.5
Max. 		2800 85 1.6 2000 1.0
S3DW25-24 □ 24 25 3200 0.5
Max. 		2800 85 1.6 2000 1.0
S3D25-90 □ 90 25 3100 0.3
Max. 		2700 88 0.6 2000 1.0
S3DW25-90 □ 90 25 3100 0.3
Max. 		2700 88 0.6 2000 1.0

Motorspänning, kraft och hastighet kommer att anpassas enligt hans begäran under den tillåtna omständigheten av antagbar dimension

Vi använder W efter D i modellen för att uttrycka den externa borstmotorn. Såsom Z20W06-12GN.LF NO W, det betyder den vanliga inre borstmotorn för extern borstmotor, du kan byta borsten direkt. För interna måste vi demontera motorn först.

Redskapsbord

Modell Spänning Driva Parametrar utan belastning Belastningsparametrar Borsta Motorvikt
Hastighet Nuvarande Hastighet Vridmoment Nuvarande
V W r/min En r/min mn.m En H kg
S2D10-12 □ 12 10 3200 1,0 max. 2800 34 2.0 2000 0.7
S2DW10-12 □ 12 10 3200 1,0 max. 2800 34 2.0 2000 0.7
S2D10-24 □ 24 10 3300 0,5 max. 3000 32 0.9 2000 0.7
S2DW10-24 □ 24 10 3300 05 Max 3000 32 0.9 2000 0.7
S2D10-90 □ 90 10 3200 0,3 max. 2800 34 0.6 2000 0.7
S2DW10-90 □ 90 10 3200 0,3 max. 2800 34 0.6 2000 0.7

Växelhuvuden säljs separat. Decimala växelhuvuden är inte tillgängliga.

Ange växelförhållandet i rutan (□) i modellnamnet.

Den färgade bakgrunden (□) indikerar samma roterande riktning för motorn medan andras roterande riktning är motsatt.

Hastigheten beräknas genom att dela motorns synkrona PED med Gearatio. Den faktiska hastigheten är 2% ~ 20% mindre än det visade värdet, beroende på lastens storlek.

För att minska hastigheten utöver växelförhållandet i tabellen, fäst ett decimalväxelhuvud (växelförhållande: 10) mellan växelhuvudet och motorn. I så fall är det tillåtna vridmomentet 5 nm.

Bidragsmomentenhet: Upside (N.M)/BelowSide (KGF.CM)

Typ Redskapsförhållande 3 3.6 5 6 7.5 9 10 12.5 15 18 20 25 30 36 40 50 60 75 90 100 120 150 180 200
S3D25-24 GN

Hastighet

r/min

933 778 560 467 373 311 280 224 187 156 140 112 93 78 70 56 47 37 31 28 23 19 16 14
3GN □ K 0.21 0.25 0.35 0.41 0.52 0.62 0.69 0.86 1.04 1.24 1.24 1.55 1.86 2.24 2.49 3.11 3.73 4.66 5.00 5.00 5.00 5.00 5.00 5.00
2.03 2.44 3.38 4.06 5.08 6.09 6.77 8.46 10.2 12.2 12.2 15.2 18.3 21.9 24.4 30.5 36.6 45.7 50.0 50.0 50.0 50.0 50.0 50.0

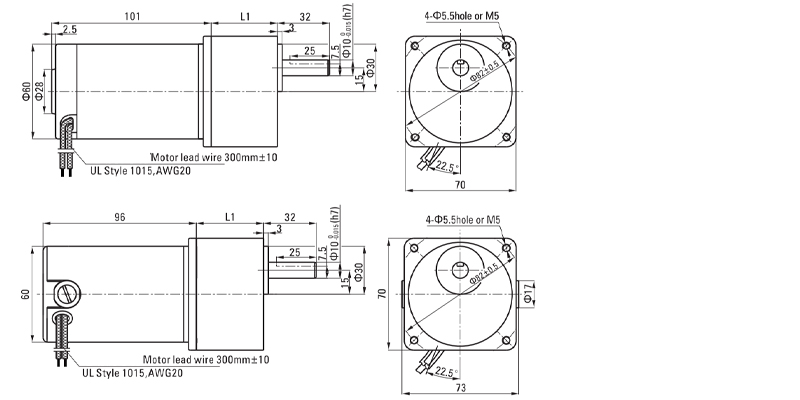

Dimensioner (enhet mm)

Monteringsskruvar ingår i växelhuvudet.

Ledningstyp

Vikt: Motor: 1,0 kg / växelhuvud: 0,55 kg

Redskapsmodell Redskapsförhållande L1
3gn □ K 3 ～ 18 32
25 ～ 200 42

Ange växelförhållandet i rutan (□) i modellnamnet.

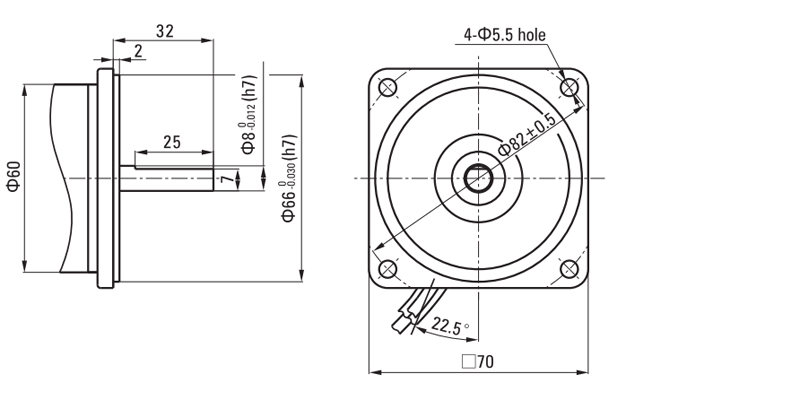

Axelavsnitt av rund axel typ

Exklusive vikt och axelavsnittet Motorform är densamma som för kugghjulstypen.

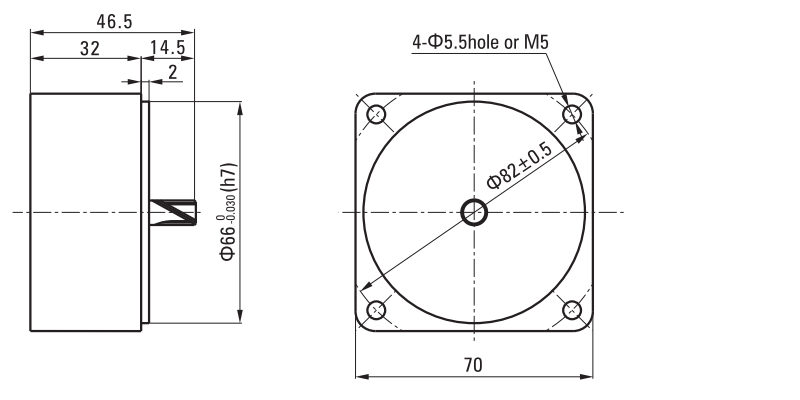

Decimalväxelhuvud

Kan anslutas till Gn Pinion Shaft -typ
3GN10X
Vikt: 0,31 kg
